STM32WB5MM-DK

量産中
Design Win

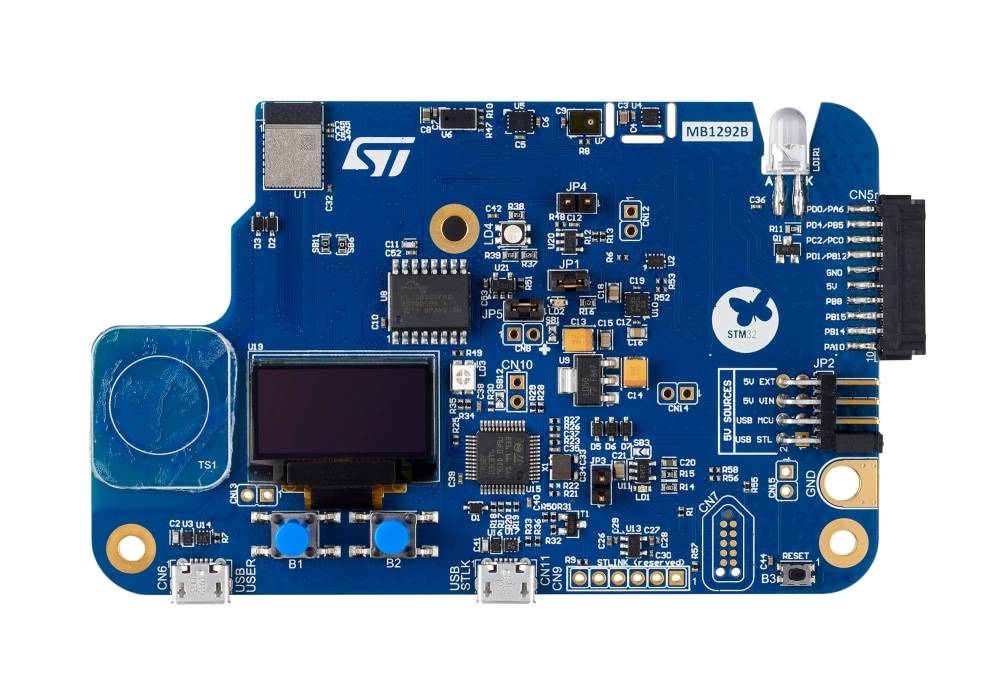

STM32WB5MMGマイコンを搭載したディスカバリ・キット

データブリーフのダウンロード Order Direct

製品概要

主な利点

The most complete platform for prototyping your Wireless applications

STM32WB5MM-DK contains a rich set of functionalities including MEMS sensors from STMicroelectronics, OLED display, digital microphone, gesture detection sensor, users leds/buttons, external flash and flexible power supply options.

An excellent reference Hardware for design development and testing

Test RF performance, power consumption, and integration with other boards and components using STM32WB5MM-DK. Also serves as a reference design with many resources. Open hardware platform.

Open Hardware platform and including many resources

STM32WB5MM-DK is an open hardware platform supporting several IDEs such as IAR Embedded Workbench®, MDK-ARM, and STM32CubeIDE. It also comes with many online resources including ST Wiki and CubeFW.

概要

STM32WB5MM-DKディスカバリ・キットは、STマイクロエレクトロニクスのSTM32W5MMGモジュールに対応したデモおよび開発用の総合プラットフォームとして設計されており、Arm® Cortex®-M4およびArm® Cortex®-M0+コアをベースとしています。

STM32デバイスは、マルチプロトコルに対応した超低消費電力のワイヤレス・マイクロコントローラです。Bluetooth® Low Energy(Bluetooth LE)SIG仕様バージョン5.2およびIEEE 802.15.4-2011に準拠した、強力な超低消費電力の無線機能を提供します。

このディスカバリ・キットのハードウェア機能は、オーディオ、USB、ユーザ・ボタン、およびBluetooth® LEアプリケーションを開発するために利用できます。拡張コネクタを使用すると、特定のアプリケーション向けにARDUINO®ボードを簡単に接続できます。

このボードには、STM32マイコンおよびUSB仮想COMポート・ブリッジ向けの組込みインサーキット・デバッガ兼プログラマとして、ST-LINK/V2-1が内蔵されています。

  • 特徴

    • STM32WB5MMG(1MBのFlashメモリ、256KBのSRAMをモジュールRFパッケージで提供)
      • デュアルコア32bit(Arm® Cortex®-M4と、リアルタイムの無線層専用のM0+ CPU)
      • Bluetooth®仕様V5.2に加え、Zigbee®、Thread®、および独自プロトコルをベースとする802.15.4に対応した2.4GHz無線トランシーバ
    • 0.96インチ128x64 OLEDディスプレイ
    • 128Mbit Quad-SPI NOR Flashメモリ
    • 温度センサ
    • 加速度センサ/ジャイロセンサ
    • ToF(Time-of-Flight)測距センサ
    • デジタル・マイクロフォン
    • RGB LED
    • 赤外線LED
    • 3つのプッシュ・ボタン(ユーザ x2およびリセット x1)と1つのタッチキー・ボタン
    • ボード・コネクタ:
      • STMod+
      • ARDUINO® Uno V3拡張コネクタ
      • Micro-Bコネクタ付きUSBユーザ
      • TAG10 10ピンのフットプリント
    • 柔軟性の高い電源オプション:ST-LINK/V2-1 USBコネクタに加え、ARDUINO®や外部のコネクタ、USBチャージャ、またはUSB PDによって5Vを供給
    • USB再エニュメレーション機能を搭載したオンボードST-LINK/V2-1デバッガ / プログラマ:仮想COMポート / デバッグ・ポート
    • STM32CubeWBファームウェア・パッケージで利用できる包括的な無料ソフトウェア・ライブラリとサンプル・コード
    • IAR Embedded Workbench®、MDK-ARM、STM32CubeIDEなどの幅広い統合開発環境(IDE)をサポート
