EVAL-L99DZ200

批量生产

Evaluation board for L99DZ200G

下载数据摘要

概述

样片和购买

解决方案

文件

CAD资源

工具与软件

质量与可靠性

开始

Partner products

Sales Briefcase

Please enter your desired search query and search again

滤波器

Quick filters

File type

Latest update

Show only products supplied by ST

Please enter your desired search query and search again

滤波器

Quick filters

只显示由ST供应的产品

产品概述

描述

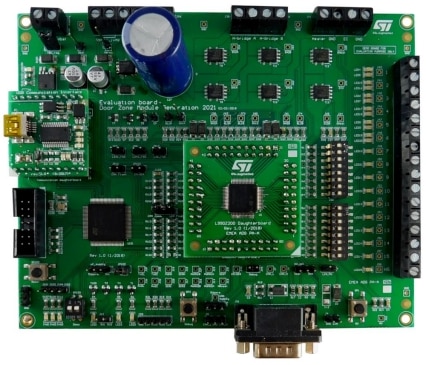

EVAL-L99DZ200评估板适用于前轮驱动后门区域架构和电动行李箱应用。

该板包含一块主板和一块子板。基于SPC582B60微控制器的主板提供的逻辑部分用于监控和驱动子板上装配的L99DZ200G器件。

为了便于板卡的使用和设置，意法半导体提供一款易于使用并带有图形用户界面（GUI）的专用软件。该GUI使用户能够设置L99DZ200G控制参数，同时它还显示实时诊断信息，例如电流输出和电池电压监控。

所有功能
基于L99DZ200G的板件功能，具有LIN和HS-CAN并提供双路H桥驱动的汽车前车门设备

主板尺寸：150 mm（长） x 120 mm（宽）

子板尺寸：36.8 mm（长） x 35.6 mm（宽）

通过STL64N4F7AG功率MOSFET实现板件电池反向保护

H-桥，配4 x STL76N4F7AG功率MOSFET

加热器和电致变色元件，配2x STL19N3LLH6AG功率 MOSFET

FDTI通过USB实现PC控制

所有意法半导体器件都达到汽车级标准
阅读更多阅读较少信息

您可能还会喜欢...

Automotive Front Door device with LIN and HS-CAN providing Dual H-bridge driving

Graphical user interface to be used for EVAL-L99DZ200

全部资源

展开所有类别

	资源标题	版本	Latest update

Board Manufacturing Specifications (1)

	资源标题	版本	Latest update
PDF	EVAL-L99DZ200 Mother + daughter board layout	1.0	04 Jun 2021	04 Jun 2021 EVAL-L99DZ200 Mother + daughter board layout 1.0

物料清单 (1)

	资源标题	版本	Latest update
PDF	EVAL-L99DZ200 Mother+daughterboard Bill of materials	1.0	04 Jun 2021	04 Jun 2021 EVAL-L99DZ200 Mother+daughterboard Bill of materials 1.0

Schematic Pack (1)

	资源标题	版本	Latest update
PDF	EVAL-L99DZ20 Mother + daughter board Schematics	1.0	04 Jun 2021	04 Jun 2021 EVAL-L99DZ20 Mother + daughter board Schematics 1.0

质量与可靠性

产品型号	Marketing Status	符合RoHS级别	WEEE Compliant	材料声明**
EVAL-L99DZ200	批量生产	Not compliant	Yes

EVAL-L99DZ200

Package:

Not compliant

Material Declaration**:

Marketing Status

批量生产

RoHS Compliance Grade

Not compliant

WEEE Compliant

Yes

(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系销售支持。

样片和购买

Swipe or click the button to explore more details Don't show this again

产品型号

Order from distributors

从ST订购

核心产品

供货状态

供应商

ECCN (US)

ECCN (EU)

Country of Origin

Budgetary Price (US$)*/Qty

Available at distributors

经销商的可用性 EVAL-L99DZ200

代理商名称	地区	库存	最小订购量	第三方链接

代理商库存报告日期:

无法联系到经销商，请联系我们的销售办事处

L99DZ200G

批量生产

ST

EAR99

NEC

ITALY

Buy from Distributor

EVAL-L99DZ200 批量生产

ECCN (US):

EAR99

Budgetary Price (US$)*/Qty:

-

产品型号:

EVAL-L99DZ200

核心产品:

L99DZ200G

供应商:

ST

ECCN (EU):

NEC

Country of Origin:

ITALY

Available at distributors

无法联系到经销商，请联系我们的销售办事处

Buy Direct at ST

Add Free Sample

代理商名称

代理商库存报告日期:

Swipe or click the button to explore more details Don't show this again

(*) 建议转售单价（美元）仅用于预算用途。如需以当地货币计价的报价，请联系您当地的 ST销售办事处或我们的经销商。
