3 / 4 / 5直列構成におけるリチウムイオン・セルおよびリチウムポリマ・セル向けのバッテリ・パックのモニタリング、バランシング、保護システム

マルチセル・バッテリ・モニタリングとバランシングICによる、産業用およびコンスーマ用アプリケーションでのバッテリ寿命の延長と安全性の向上

L9961は、高精度A/Dコンバータを使用してセル電圧、スタック電圧、および外部NTCを介した温度変換に対応するとともに、高精度CSAを通じてスタック電流も監視します。また、パック過電流検出をサポートするクーロン・カウンタも内蔵しています。
L9961は、セル・バランシングとSOC / SOH推定に加え、バッテリ・パック・ヒューズによる火災や爆発の危険を防ぐための保護、過電圧 / 低電圧状態および高温 / 低温に対するバッテリ・パックの保護、そして放電時の過電流(双方向)と短絡に対する保護をそれぞれ保証しています。



L9961の主な特徴


  • ディープ・スリープ・モード(2μA)とSTANDBYモード(5μA)の両方で消費電流が非常に低い
  • 過電圧 / 低電圧検出および電圧バランシングを行っている状況下でも高精度のセル電圧測定(-40℃ < TJ < 105℃の1.5V~4.5V範囲で最大誤差±15mV)
  • クーロン・カウンタによる高精度のバッテリ電流測定(最大誤差0.25%)と過電流検出、および短絡放電保護機能
  • 過電圧/低電圧検出および妥当性確認に対応したスタック電圧モニタリング

  • NTCセンサを介した高温/低温検出およびパック温度モニタリングで、パック・ヒューズ・マネージメントにも対応
  • I2Cペリフェラルによるデバイスのプログラミング、データ転送用のI2Cバスを有する
  • ホット・プラグの堅牢性
  • 設定パラメータを書き込むNVMを実装


Application examples

コードレス電動工具コードレス電動工具
UPS & 蓄電システム


バッテリ駆動の医療機器



関連情報

ロボット


最大5つのセルを備えた産業用BMSアプリケーション向けのSTEVAL-L99615C評価ボード
評価キット

STM32G0 Nucleo-64開発ボードに加え、STM32G071RBファームウェアと使いやすいGUIを含む専用のソフトウェア・パッケージにより、開発時間を短縮し、コストを削減します。


L9961評価ボードの使いやすいGUI
ソフトウェア

包括的なソフトウェア・パックには、セル電圧、バッテリ電流、温度取得などの重要なパラメータを監視できるサンプル・スクリプトと、STM32G0 Nucleo-64開発ボードをフラッシュするためのバイナリ・コードが含まれています。





バッテリ・マネージメント・システム・ソリューション:36V以上でBMSからマイクロコントローラへ電源供給
カタログ

低電圧から400V / 800V / 1200Vのバッテリに対応したeモビリティおよび産業用アプリケーション向けの非常にスケーラブルなバッテリ・マネージメント・システムです。

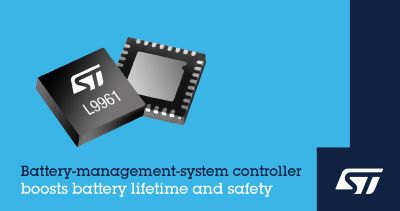

STが高精度BMSコントローラにより、リチウム電池の性能を向上させ、長寿命化
プレス発表

L9961 BMSデバイスは、市場をリードする精度と柔軟性により、リチウムイオン・バッテリとリチウムポリマ・バッテリの寿命を延ばし、性能と安全性を向上させます。本デバイスに搭載されたさまざまな機能とメリットをご紹介します。
