STDRIVE102アドバンスト･ゲート･ドライバでブラシレス･モータをパワーアップ

STDRIVE102 シリーズのデバイスには、6つの外付けNチャネルMOSFETを駆動する電源と、柔軟性の高いゲート･ドライバが集積化されています。すべてのドライバのゲート電流はプログラム可能で、高精度にチューニングできます。内蔵アナログ･フロントエンドにはオペアンプとコンパレータが組み込まれ、柔軟性の高い電流検出と堅牢な過電流保護を実現します。このシリーズは、5mm x 5mmまたは6mm x 6mmのQFNパッケージで提供されます。

STDRIVE102：BLDCモータ向け3相ドライバIC

機能、堅牢性、性能を強化する先進の3相低電圧ゲート･ドライバ･ファミリ

汎用性と効率を追求したこの先進的な製品ラインアップは、最大50Vで動作するアプリケーションに給電できます。バッテリ駆動の工具、電気掃除機、電動自転車、ロボット、1ミリアンペアでも節約したい小型家電などに最適です。内蔵アナログ･フロントエンドは、電流検出と保護機能のサポートに使用されます。STDRIVE102BPには3つのプログラマブル･ゲイン･アンプ（PGA）と3つのコンパレータ、STDRIVE102Pには1つのプログラマブル･ゲイン･アンプと1つのコンパレータが集積化されています。プログラマブル･ゲイン･アンプでモータの各相からのシャント電圧信号を増幅することで正確に電流を監視できるだけでなく、過電流発生をコンパレータによって迅速かつ高信頼度で検出できます。SPIインタフェースを介した設定と診断も可能です。

詳細はこちら無償サンプル

電動工具

ファン

ドローン

生活家電

ロボット

電動自転車

電動芝刈り機

高度な機能と診断

STDRIVE102P

STDRIVE102Pは、SPIによる設定が可能な3相モータ制御用のコンパクトなトリプル･ハーフブリッジ･ゲート･ドライバです。ゲート電流をプログラム可能で、保護回路およびプログラマブル･ゲイン･アンプとコンパレータをそれぞれ1つずつ含むシンプルなアナログ･フロントエンドが集積化されています。堅牢で柔軟性の高いモータ駆動回路の設計に最適のデバイスです。

詳細はこちら無償サンプル

STDRIVE102BP

STDRIVE102BPは、柔軟性の高い大電流検出、詳細な故障診断、SPIによる総合的な設定の機能が求められるアプリケーションにお勧めのドライバです。3つのプログラマブル･ゲイン･アンプと3つのコンパレータは、要求の厳しいモータ駆動設計における高度な制御方式や堅牢な保護機能の実装に適しています。

詳細はこちら無償サンプル

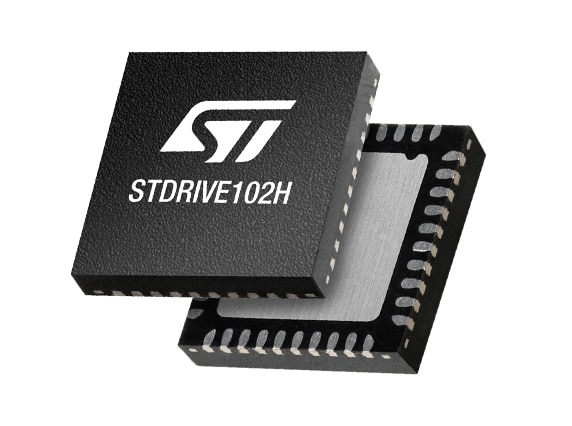

STDRIVE102H

STDRIVE102Hは1シャント制御に最適化されており、コンパクトで高効率の設計のためのコスト効率の高いソリューションを提供します。1つのオペアンプと2つのコンパレータにより、柔軟性の高い電流センスと過電流保護を提供します。代表的なアプリケーションとして、高効率で動作し、スタンバイ時の消費電流の極めて小さい（<50nA）、コードレス家電、電動自転車、モバイル･ロボットなどが考えられます。

詳細はこちら無償サンプル

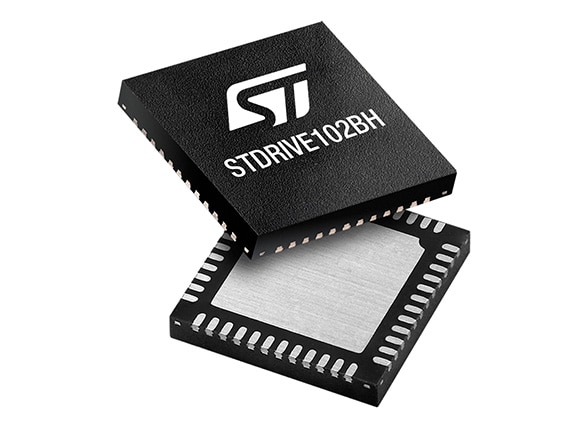

STDRIVE102BH

STDRIVE102BHは、高精度の3シャント電流検出、高速の故障検出、堅牢な保護機能が求められるモータ駆動アプリケーションに最適です。要求の厳しい設計に必要となる正確な電流監視と信頼性の高い電源段の動作の実現には、3つのオペアンプ、3つのコンパレータ、プログラム可能なゲート駆動制御が役に立ちます。

詳細はこちら無償サンプル

主な機能

動作電圧：最大50V
調整可能なゲート電流：（ソース：25mA～1A、シンク：50mA～2A）
完全自己給電（12Vおよび3.3Vレギュレータ）
チャージ･ポンプ（デューティ･サイクル100%）
GND以下アンダーシュートおよびオーバーシュートに対して強化された堅牢性

アナログ･フロントエンド内蔵
UVLO、コンパレータ、VDS監視、サーマル･シャットダウンなどの総合的な保護機能
短い伝播遅延（50ns）と優れた相間整合性
超低スタンバイ消費電流（<50nA）

試作評価を加速する開発エコシステム

3相BLDCモータ駆動用ドライバSTDRIVE102のトータル評価キットです。FOCおよび6ステップ制御の両方に対応しています。モータ制御コネクタおよび任意のNucleoボードによってSTM32に接続し、高速でやり取りすることができます。ボードは、3シャントまたは1シャントの電流検出、ホール･センサまたはセンサレスのモーション制御、BEMF検出、バス電圧やPCB温度の監視の機能を提供します。無償のソフトウェア･ライブラリを使用すれば設定も簡単です。
