저전력 STM32WL3 MCU로IoT 설계 간소화
STM32WL3x 시리즈 개발을 위한 종합적인 도구 및 리소스
STM32WL3x 시리즈 개발을 위한 종합적인 도구 및 리소스

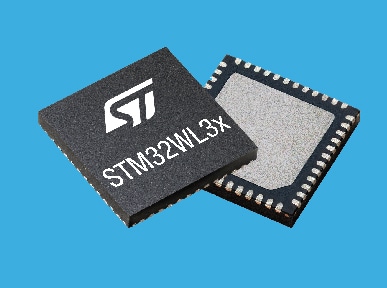

원칩 STM32WL3x 무선 MCU 시리즈는 다양한 개발 스위트의 지원을 받아 LPWAN 엣지 디바이스의 시장 출시를 더욱 단축할 수 있습니다. STM32Cube 에코시스템은 펌웨어 개발, 코드 생성, 프로그래밍, 모니터링 및 RF 테스트 용 툴을 제공합니다.
이 에코시스템은 8개의 RF 통합 수동 소자(IPD)와 사전 인증된 레퍼런스 설계를 제공하여 성능을 최적화하고 시장 출시 단계를 줄여주어 RF 설계를 더욱 빠르게 진행할 수 있도록 도와줍니다.
주요 이점
배터리 수명 연장
• 수신 시 5.6mA(RX), 송신 시 8mA(TX, 10dbm)의 저전력 무선 통신
• 상시 동작 모드에서 최저 4µA의 저전력 자율 웨이크업 수신기
• RAM 보존 상태로 최대 910nA의 MCU 저전력 모드
유연한 다중 변조 지원 제공
• 다중 변조, IQ 인터페이스 및 H/W 패킷 핸들러
• 글로벌 주파수 지원: 413~479MHz, 826~958MHz
• 169MHz 대역 지원: 159~185MHz(STMWL3xxxxxA P/N 기준)
설계 복잡성 감소
• 높은 통합성으로 BOM 비용 절감
• MCU + 듀얼 무선 통신 기능 + LCD 및 유량 감지 컨트롤러를 통합한 SoC
• 내부 발룬: 싱글 엔드 RX
주요 기능
- 최대 256 Kbytes의 플래시 메모리
- 애플리케이션과 sub-GHz 프로토콜을 모두 구동하는 Arm® Cortex®-M0+
- 2 개의 16 Kbytes의 SRAM 뱅크: 최대 32 Kbytes
- 1 byte의 OTP 저장소 ID, 키 및 보정 데이터
- 8 채널 DMA 컨트롤러
- 2 x SPI 2, 2 x I²C 2, UART, 저전력 UART
- 12-bit ADC
- 범용 16bit 타이머 2개, 4+1 PWM, 워치독 타이머, RTC, sub-GHz IP전용 타이머 3개(LP 타이머)
- 아날로그 LC 센서
- 최대 20핀 LCD 드라이버
다양한 용도에 적합합니다.
수도 및 가스 계량기
난방비 계측기
스마트 홈용 IoT
도시 인프라 관리
시작하기
High band 보드
NUCLEO-WL33CC1
862~928MHz 고주파 대역에 최적화된 고성능, 초저전력 개발 보드로, 강력한 sub-GHz 무선 통신이 필요한 용도에 적합합니다.
Low band 보드
NUCLEO-WL33CC2
412~479MHz 저주파 대역에 최적화된 다목적 초저전력 개발 보드로, 낮은 주파수 범위에서도 안정적인 sub-GHz 무선 연결이 필요한 용도에 적합합니다.
임베디드 소프트웨어
STM32CubeWL3
STM32WL3x 제품군 마이크로컨트롤러에 최적화된 임베디드 소프트웨어 구성 요소로 이루어진 포괄적인 올인원 패키지입니다.
Windows PC 애플리케이션
STM32Cube - WL3 무선 통신 앱
STM32CubeWISEre는 STM32WL3x 제품군 디바이스와 상호작용하고 무선 통신 기능을 평가하기 위한 GUI입니다. STM32CubeWISEcg는 실행할 무선 동작을 정의하기 위한 PC 기반 플로우그래프 애플리케이션입니다.
