産業用IGBTベースの上面冷却型ACEPACK SMITパッケージ

ハーフブリッジ･トポロジの1200V / 50A IGBT

サーボ･ドライブ、HVAC、GPI用高出力3相インバータ向けの高効率ソリューション

サーボ･ドライブ、HVAC、GPI用高出力3相インバータ向けの高効率ソリューション

1200V STGSH50M120Dは、IGBTとダイオードをハーフブリッジ構成で単一のACEPACK SMITパッケージに統合した製品です。Mシリーズ･トレンチ･ゲート･フィールドストップIGBTのロバスト性と、上面冷却型ACEPACK SMIT表面実装パッケージの優れた熱性能と信頼性を兼ね備えています。

ACモータ･ドライブ

DCモータ･ドライブ

サーボ･モータ･ドライブ

冷暖房空調設備（HVAC）

設計性能の課題を解決する製品

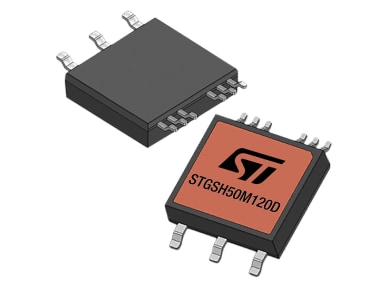

STGSH50M120D: 1200 V 50 A in half-bridge topology

ACEPACK SMITパッケージ採用のハーフブリッジ･トポロジ1200V / 50Aダイオード内蔵MシリーズIGBT

ACEPACK SMITパッケージ採用のハーフブリッジ･トポロジ1200V / 50Aダイオード内蔵MシリーズIGBT

  • 1200V TFS低損失Mシリーズ
  • 低VCEsat = 1.8V @ICN
  • 導通性能とスイッチング性能の優れたトレードオフ
  • 短絡回路保護（10us @VBUS = 600VおよびTJstart = 150℃）
  • ソフトリカバリ特性を備えたファストリカバリ･フリーホイール･ダイオード
  • SMDアセンブリと上面冷却
  • 放熱性に優れたDBC基板による絶縁
  • 効率を向上させるケルビン･ピン

詳細はこちら サンプルを入手
実装ガイドライン
STEVAL-ISD01KCB: Industrial servo motor dirves reference design

STEVAL-ISD01KCB：SIL 2評価付き22kWハイエンド･サーボ･ドライブ

STEVAL-ISD01KCB：SIL 2評価付き22kWハイエンド･サーボ･ドライブ

小型フォーム･ファクタに加え、サーボ･モータ駆動において高出力と機能安全レベルSIL 2を必要とするすべてのアプリケーション･ユース･ケースに対応するように設計されています。セーフ･トルク･オフ（STO）、セーフ･ブレーキ･コントロール（SBC）、およびすべての診断機能とアーキテクチャ･ソリューションの導入によって安全性を確保することで、安全性レベルSIL 2とパフォーマンス･レベル（PLd）を達成しています。パワー･ステージには、最大動作電圧800Vで動作するSTGSH50M120Dを搭載しています。

詳細はこちら 製品情報をダウンロード
Intuitive and user-friendly interface with extra features

STPOWER Studio：オンライン電力-熱シミュレーション･ソフトウェア

STPOWER Studio：オンライン電力-熱シミュレーション･ソフトウェア

この使いやすい設計支援ツールは、包括的な電力および熱分析を行い、デバイス性能を予測して設計サイクルを短縮し、時間とリソースが節減されます。さらに、特定のアプリケーションのミッション･プロファイルに最適なデバイスを選定するときの指針も得られます。

シミュレーションを開始

オンデマンド･ウェビナー

上面冷却型ACEPACK SMITパッケージに見られるSTのパワー･テクノロジー

視聴する
