High Power IPM

短絡耐量を改善したトレンチ・ゲート・フィールドストップIGBT搭載のコンパクト / 高性能 / 50A / 650V 3相インバータ

New SLLIMM High Power IPM simplifies design challenges and shrinks the BOM for motor drive platforms up to 7 kW

This new IPM (intelligent power module) is part of the high power SLLIMM (small low-loss intelligent molded module) family and provides a compact, high-performance AC motor drive in a simple, rugged design. It combines driver control with improved short-circuit rugged 650 V trench gate field-stop IGBTs, resulting ideal for 3-phase inverters motor drives.


Key features of STGIK50CH65T

  • Built-in bootstrap diodes
  • Short-circuit rugged
  • Shutdown input/fault output
  • Comparator for fault protection
  • Isolation rating of 2500 Vrms/min

Application examples

General-Purpose Inverters (GPI)

Servo motors

SLLIMM HP series: small low-loss intelligent molded module
Technology presentation

Find out more about the new high power intelligent power module family.

Recommended resources



SLLIMM high power 650 V, 50 A for industrial application
Application note

The STPOWER SLLIMM (small low-loss intelligent molded module) high power is the new family of compact, high efficiency, dual-in-line intelligent power modules, with optional extra features, offering an all-in-one solution that increases efficiency and reliability

STPOWER SLLIMM HP: integration and higher power for your motor drive designs

The SLLIMM High Power (HP) series is the new family of compact, powerful, dual-in-line intelligent power modules (IPMs) from the STPOWER family. Designed using a new internal driver configuration and trench gate field-stop IGBTs plus freewheeling diodes for the power stage, these new SLLIMM HP products, available in 650V/50A and 1200V/10A, expand the existing SLLIMM series in terms of breakdown voltage, current capability, and power range.



Mounting instruction for SLLIMM high power SDIPHP-30L
Technical note

The mounting instructions here provide the main recommendations to appropriately handle, assemble, and rework the SDIPHP-30L intelligent power modules. It is necessary to follow some basic assembly rules to limit thermal and mechanical stresses or ensure optimal thermal conduction and electrical insulation.

Motor control reference guide

In line with the environmental revolution, electric motor control is moving very quickly in the direction of higher efficiency for motors and drives. Moreover, an increased level of integration at the lowest cost is required to support market penetration of new technologies, as well as increased safety and reliability.



EMC design guides for motor control applications
Application note

This application note discusses the effects of EMC on motor control applications and suggests some practical hardware guidelines to provide cost-effective protection against electrical fast transients (EFT), electrostatic discharge (ESD) and to limit the conducted and radiated emissions (EMI) in appliance applications.

Maximize the integration of your high-power motor drive design
On-demand webinar

New SLLIMM™ high-power intelligent power module for motor control applications

Webinar overview
  • The keys to identify and select the right STPOWER SLLIMM module for your power system design
  • Technical and application insights of the new SLLIMM HP module able to drive high-power applications including HVACs and servo motors up to 5 kW
  • Where to find comprehensive design support and ST’s authorized partners

5kWまでのモータ・ドライブ・プラットフォームに対応し、設計課題を簡素化し、部品点数を削減する新しいSLLIMM™ High Power IPM

この新しいIPM(インテリジェント・パワー・モジュール)は、High Power(HP)シリーズSLLIMM™(小型低損失インテリジェント・モールド・モジュール)ファミリに属し、小型で高性能なACモータ·ドライブをシンプルかつ堅牢な設計で実現します。ドライバ制御と、短絡耐量を改善した650Vトレンチ・ゲート・フィールドストップIGBTを組み合わせており、モータ·ドライブ用3相インバータに最適です。


  • ブートストラップ·ダイオード内蔵
  • 短絡耐量を保証
  • シャットダウン入力 / フォルト出力
  • 障害保護用コンパレータ
  • 2500Vrms/minの絶縁定格


hvac 冷暖房空調設備
inverter vfd 汎用インバータ(GPI)
servo motor サーボ・モータ


Discover the new high power intelligent power module family


power management guide pdf



最新パンフレットでは、お客様の設計に最適な製品 / ソリューションをお探しいただけるよう、広範囲なアプリケーションに対応したSTの最新の製品およびソリューションをご覧いただけます。


STPOWERモジュールFinderモバイル・アプリは、STのSLLIMMおよびACEPACK製品ポートフォリオを検索できる使いやすいアプリで、高精度でシンプルなナビゲーション体験を提供します。パラメータ検索エンジンにより、ご使用のアプリケーションに最適な製品を迅速にお探しいただけます。Google PlayおよびApp Storeで入手可能です。

module finder mobile app
pdf emc design guides for motor control

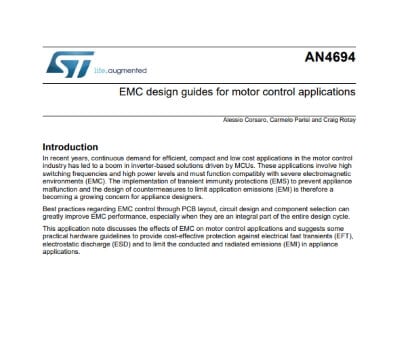

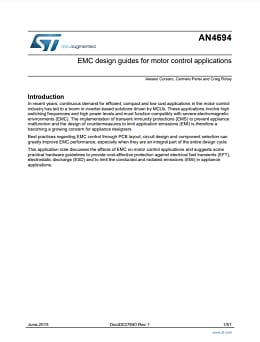

AN 4694モータ制御アプリケーション向けEMC設計ガイド



新しいSLLIMM™ High Power(HP)製品は、5kWまでのモータ・ドライブ・プラットフォームの設計課題を簡素化し、部品点数を削減します。

pdf SLLIMM High Power


webinar high power motor drive design

1時間のウェビナーを再生していただき、STPOWER SLLIMMによってどのように高電力密度と統合がお使いのモータ・ドライブ設計に加えられるのかをご覧ください。

  • お使いの電源システム設計に適したSTPOWER SLLIMMモジュールを選ぶヒント
  • 5kWまでの冷暖房空調設備やサーボ・モータなど、高電力アプリケーションを駆動できる新しいSLLIMM HPモジュールに関する技術的およびアプリケーション的洞察
  • 総合的な設計サポートやSTの認定パートナー企業の探し方
