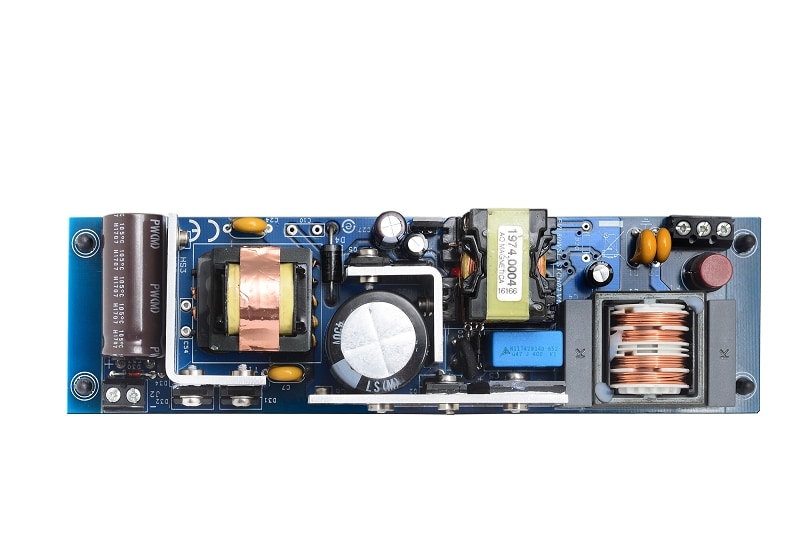

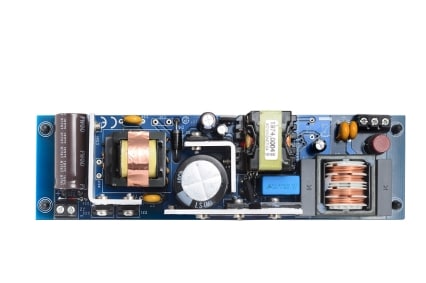

  • The EVL80WLED-STCH03 demonstration board implements a wide range 80 W - LED driver for street lighting applications with a primary current sensing control loop.

    The LED driver is a fixed current source with a very fast start-up time, protections to short-circuit and to open load. The board is optimized to supply an LED string load in the range from 40 V to 80V with a fixed 1 A current source with a very low current ripple.
    Due to current primary side STCH03 control loop, the output stage is composed of a simple diode rectification and the output capacitor.
    Form factor is compatible with street lighting application.
    At full load the efficiency is above the 90% at nominal voltages and remains very close to this value till half the load.
    Output short-circuit and no-load protections are auto-restart for a safe operation in lighting environment.
    Low input power is there at no-load conditions.

    主な特徴

    • Input voltage: Vin: 90 - 265 Vrms, f: 45-66 Hz
    • LED string range: [40 -80] V / 1A
    • Output current ripple < 50 mA
    • Fast startup: < 300 ms
    • High power factor, low THD (<5%)
    • No-load: < 0.5 W @ 230 Vin
    • Average Full load efficiency: >90%
    • Short-circuit protection with auto-restart
    • LED string open with auto-restart
    • Acc. to EN61000-3-2 Class-C or JEITA-MITI Class-C
    • EMI: Acc. To EN55022 class B - conducted emissions
    • Safety: Acc. to EN60065C

推奨コンテンツ

00 ファイルがダウンロード用に選択されています

技術文書

    • 概要 バージョン サイズ アクション
      DB3954
      80W-1A primary side current loop control LED driver with STCH03 for street lighting applications
      1.0
      375.23 KB
      PDF
      DB3954

      80W-1A primary side current loop control LED driver with STCH03 for street lighting applications

    • 概要 バージョン サイズ アクション
      AN5351
      EVL80WLED-STCH03: 80W-1A primary side current loop control LED driver with STCH03 for street lighting applications
      1.0
      6.21 MB
      PDF
      AN5351

      EVL80WLED-STCH03: 80W-1A primary side current loop control LED driver with STCH03 for street lighting applications
