EVLDRIVE101-HPD

量産中
Design Win

Circular and extremely compact motor control reference design for high-current brushless motors based on STDRIVE101

データブリーフのダウンロード

製品概要

概要

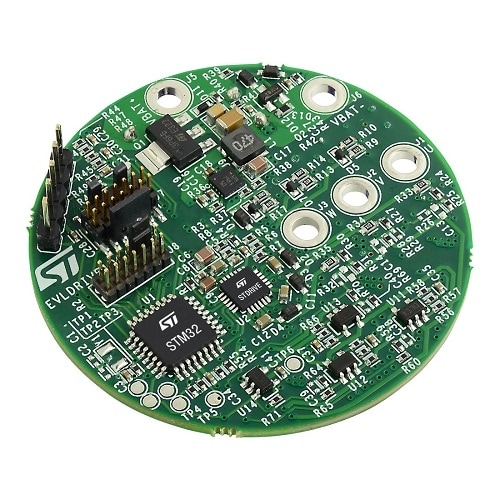

The EVLDRIVE101-HPD is a three-phase extremely compact inverter for brushless motors based on the STDRIVE101 device in conjunction with the STM32G071KB microcontroller. It can be used with an extremely wide variety of driving techniques, with FOC and trapezoidal control, sensored and sensor-less. The board is a ready-to-use and flexible solution ideal for battery-powered three-phase applications requiring high output currents. The EVLDRIVE101-HPD embeds a fast power-on circuit that connects/disconnects the battery, significantly extending its duration. The low Rds(on) STL220N6F7 MOSFETs allow operation at very high load current up to 750 W. The whole design is done in a compact circular layout of 50 mm diameter.

Debug support and programming capability are possible thanks to the provided SWD interface and the direct firmware update is also available.

  • 特徴

    • Operating voltage from 18 V to 52 V
    • STDRIVE101 triple half-bridge gate driver
    • STM32G071KB microcontroller based on Arm® Cortex®-M0+ with 36 Kbytes of SRAM and 128 Kbytes of Flash
    • Power stage based on STL220N6F7 60 V, 1.2 mΩ N-channel power MOSFETs with output current up to 15 Arms
    • External turn-on/off trigger providing very low consumption standby
    • Input connector for Hall-effect based sensors and encoder
    • BEMF sensing circuitry and current limiter with adjustable reference
    • Bus and temperature sensing
    • Thermal shutdown, UVLO, protection against overcurrent and reverse biasing from power stage outputs
    • Reliable and redundant overcurrent protection thanks to VDS monitoring
    • Extremely compact footprint (50 mm diameter)
    • STDC14 debug connector and direct firmware update through UART

おすすめ製品

品質 & 信頼性

製品型番 マーケティング・ステータス パッケージ グレード RoHSコンプライアンスグレード WEEE Compliant 材料宣誓書**
EVLDRIVE101-HPD
量産中
CARD インダストリアル Ecopack1 -

EVLDRIVE101-HPD

Package:

CARD

Material Declaration**:

Marketing Status

量産中

Package

CARD

Grade

Industrial

RoHS Compliance Grade

Ecopack1

(**) st.comで提供している材料宣誓書は、パッケージ・ファミリ内で最も一般的に使用されているパッケージに基づく汎用ドキュメントの場合があります。そのため、特定の製品では100%正確ではない可能性があります。特定の製品情報については、セールスサポートまでお問い合わせください
