EVLHVLED815W10F

アクティブ

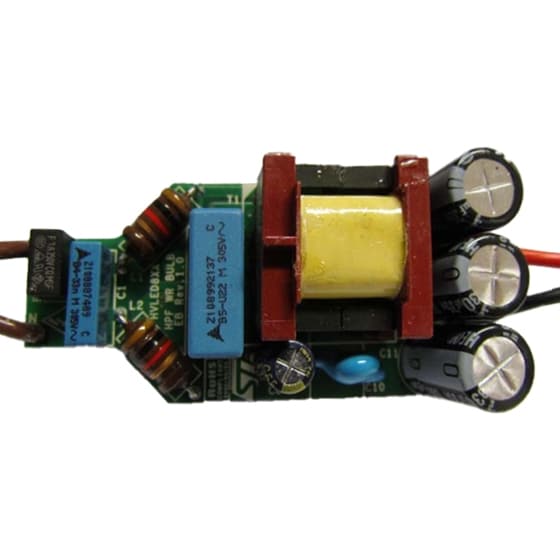

HVLED815 based evaluation board: 10 W wide range high power factor isolated LED driver with primary side current regulation

データブリーフ ダウンロード
概要
ツール & ソフトウェア
リソース
ソリューション
品質 & 信頼性
Sales Briefcase
eDesignSuite
Get Started
サンプル & 購入
Partner products
  • The LED driver board is based on a flyback topology using the STMicroelectronics®HVLED815PF device.

    The HVLED815PF device is a high-voltage primary switcher intended for operating directly from the rectified mains with minimum external parts and enabling high power factor (> 0.95) to provide an efficient, compact and cost effective solution for LED driving. It combines a high-performance low voltage PWM controller chip and an 800 V, avalanche rugged Power MOSFET, in the same package. There is no need for the optocoupler thanks to the patented primary sensing regulation (PSR) technique. The device assures protection against LED string fault (open or short).

    主な特徴

    • 10 W LED driver
    • Wide-range input (88 - 265 VAC)
    • Isolated solution
    • Single stage HPF flyback
    • Primary side regulation - no optocoupler
    • Power factor > 0.95
    • LED driver efficiency > 84%
    • THD < 20%

サンプル & 購入

製品型番
コア製品
製品ステータス
概算価格(USS)
数量
ECCN (US)
Country of Origin
販売代理店からオーダー
STからオーダー
EVLHVLED815W10F HVLED815PF
アクティブ
40 1 EAR99 -

販売代理店に在庫がない場合は、STのセールスオフィスまでお問い合わせください

EVLHVLED815W10F

コア製品

HVLED815PF

製品ステータス

アクティブ

Unit Price (US$)

40.0*

Unit Price (US$)

40

数量

1

ECCN (US)

EAR99

Country of Origin

-

(*) Suggested Resale Price per unit (USD) for BUDGETARY USE ONLY. For quotes, prices in local currency, please contact your local ST Sales Office  or our Distributors

推奨コンテンツ

関連アプリケーション

LED照明 & 制御

00 ファイルがダウンロード用に選択されています

技術文書

    • 概要 バージョン サイズ アクション
      DB2053
      10 W wide-range high power factor – isolated LED driver based on HVLED815PF
      1.0
      519.4 KB
      PDF
      DB2053

      10 W wide-range high power factor – isolated LED driver based on HVLED815PF

    • 概要 バージョン サイズ アクション
      AN4346
      10 W wide range - high power factor - isolated LED driver using HVLED815PF
      1.0
      1.7 MB
      PDF
      AN4346

      10 W wide range - high power factor - isolated LED driver using HVLED815PF

    • 概要 バージョン サイズ アクション
      DN0020
      10W Wide-Range High Power Factor - Isolated LED Driver
      1.0
      747.85 KB
      PDF
      DN0020

      10W Wide-Range High Power Factor - Isolated LED Driver

関連資料

    • 概要 バージョン サイズ アクション
      Off-line LED driving solutions 1.0
      737.6 KB
      PDF

      Off-line LED driving solutions

法務

    • 概要 バージョン サイズ アクション
      Evaluation products license agreement 1.6
      74.12 KB
      PDF

      Evaluation products license agreement

製品型番 製品ステータス パッケージ グレード RoHSコンプライアンスグレード WEEE Compliant Material Declaration**
EVLHVLED815W10F
アクティブ
CARD インダストリアル Not compliant -

EVLHVLED815W10F

Package:

CARD

Material Declaration**:

Marketing Status

アクティブ

Package

CARD

Grade

Industrial

RoHS Compliance Grade

Not compliant

(**) The Material Declaration forms available on st.com may be generic documents based on the most commonly used package within a package family. For this reason, they may not be 100% accurate for a specific device. Please contact our sales support for information on specific devices.
