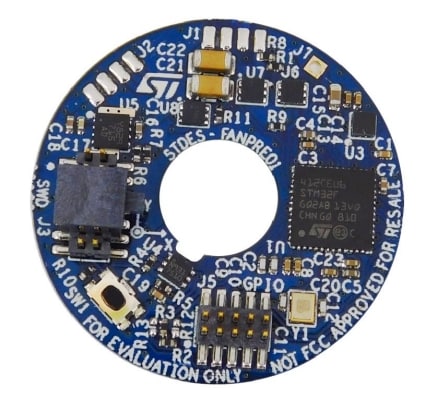

  • The STDES-FANPRE01 general purpose application board is designed with a circular form factor (inner diameter 10 mm, outer diameter 32 mm) to perform predictive maintenance and condition monitoring in a typical fan and small motor application use case.

    The firmware runs on the STM32F412CE microcontroller and enables accelerometer data acquisition, motion processing analysis for predictive maintenance purposes, rotation speed calculation in RPM, and bearing temperature monitoring.
    The predictive maintenance algorithm helps detect anomalies during equipment operation through configurable thresholds applied to Frequency Domain Monitoring (FDM), which uses FFT processing to generate vibration power spectra for each axis, and Time Domain Monitoring (TDM) based on acceleration peak and acceleration RMS processing.
    The firmware also provides rotation speed information based on the tacho signal from the fan.
    FDM, TDM, rotation speed and bearing temperature values can be sent to a host PC via a dedicated serial communication interface connector.

    主な特徴

    • Compact solution for predictive maintenance and condition monitoring, based on 3D accelerometer and contact temperature sensor
    • Main components:
      • 32-bit ARM® Cortex®-M4 microcontroller
      • 3D MEMS accelerometer
      • Contact temperature sensor
      • LDO regulator output 3.3 V, 85 mA
      • N-Channel 30 V Power MOSFET
    • Embedded firmware developed for sensor data acquisition, predictive maintenance algorithm, and fan speed calculation
    • SWD connector for debugging and programming
    • Expansion connector for serial data transfer to host unit
    • RoHS and WEEE compliant

サンプル & 購入

製品型番
製品ステータス
概算価格(USS)
Quantity
コア製品
ECCN (US)
Country of Origin
販売代理店からオーダー
STからオーダー
STDES-FANPRE01
Active
- - IIS2DH, STTS751, ST715, STL6N3LLH6, STM32F412CE - -

販売代理店に在庫がない場合は、STのセールスオフィスまでお問い合わせください

STDES-FANPRE01

製品ステータス

Active

Unit Price (US$)

-

Unit Price (US$)

*

Quantity

-

コア製品

IIS2DH, STTS751, ST715, STL6N3LLH6, STM32F412CE

ECCN (US)

-

Country of Origin

-

(*) Suggested Resale Price per unit (USD) for BUDGETARY USE ONLY. For quotes, prices in local currency, please contact your local ST Sales Office  or our Distributors

推奨コンテンツ

関連アプリケーション

産業用ドライブ

00 ファイルがダウンロード用に選択されています

技術文書

    • 概要 Version Size Action
      DB4074
      Predictive maintenance solution for fan and small motor applications
      1.0
      1.08 MB
      PDF
      DB4074

      Predictive maintenance solution for fan and small motor applications

Hardware Resources

    • 概要 Version Size Action
      STDES-FANPRE01 GERBER 1.0
      103.29 KB
      ZIP

      STDES-FANPRE01 GERBER

    • 概要 Version Size Action
      STDES-FANPRE01 BOM 1.0
      61.11 KB
      PDF

      STDES-FANPRE01 BOM

    • 概要 Version Size Action
      STDES-FANPRE01 SCHEMATIC 1.0
      115.33 KB
      PDF

      STDES-FANPRE01 SCHEMATIC

法務

    • 概要 Version Size Action
      Evaluation products license agreement 1.6
      74.12 KB
      PDF

      Evaluation products license agreement

製品型番 製品ステータス パッケージ グレード RoHSコンプライアンスグレード WEEE Compliant 材料宣誓書**
STDES-FANPRE01
Active
CARD Industrial - あり

STDES-FANPRE01

Package:

CARD

Material Declaration**:

Marketing Status

Active

Package

CARD

Grade

Industrial

RoHS Compliance Grade

-

(**) st.comで提供している材料宣誓書は、パッケージ・ファミリ内で最も一般的に使用されているパッケージに基づく汎用ドキュメントの場合があります。そのため、特定の製品では100%正確ではない可能性があります。特定の製品情報については、セールスサポートまでお問い合わせください
