A BlueNRG IC based Bluetooth® Smart USB dongle

データブリーフのダウンロード
概要
サンプル & 購入
ソリューション
ドキュメント
CADリソース
ツール & ソフトウェア
品質 & 信頼性
はじめる
Partner products
Sales Briefcase

製品概要

概要

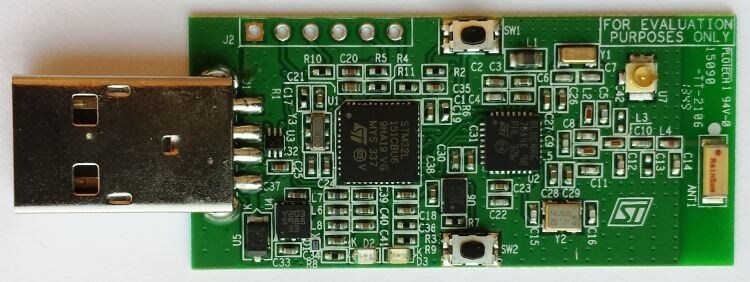

The STEVAL-IDB003V1 is an evaluation board based on BlueNRG, a low power Bluetooth® Smart IC, compliant with the Bluetooth® 4.0 specifications and supporting both master and slave roles.

The STEVAL-IDB003V1 features a low power microcontroller STM32L on board. It is primarily meant to interface with BlueNRG but is also available for custom application development. The STEVAL-IDB003V1 has a USB connector for PC GUI interaction and firmware update.

The footprint for a JTAG connector is available on the STEVAL-IDB003V1. When a JTAG connector is soldered (the connector is not mounted on the STEVAL-IDB003V1) it enables users developing a custom firmware on the STM32L microcontroller.

For a detailed explanation on how to use the STEVAL-IDB003V1 please refer user manual UM1686: BlueNRG development kit.

  • 特徴

    • BlueNRG based Bluetooth®Smart USB dongle based for direct PC connection
    • Maximum transmission power +8 dBm.
    • Low power STM32L host microcontroller
    • Major Features of BlueNRG: 7.3mA (RX mode), 8.2mA (TX mode at 0dBm) maximum peak current, programmable output power from -18dBm to +8dBm, up to 96dB RF link budget
    • USB Interface
    • Bluetooth® low energy 4.0 compliant, supports both master and slave roles.
    • JTAG footprint connector for custom firmware development (JTAG connector not mounted)
    • ITunes app available (app name: BlueNRG)
    • Google Play app available (app name: BlueNRG)
    • RoHS compliant

おすすめ製品

All tools & software

    • 製品型番
      ステータス
      概要
      タイプ
      サプライヤ

      STSW-BLUENRG-DK

      量産中

      Setup for BlueNRG Kits

      評価ツール用ソフトウェア ST
      STSW-BLUENRG-DK

      概要:

      Setup for BlueNRG Kits

品質 & 信頼性

製品型番 マーケティング・ステータス パッケージ グレード RoHSコンプライアンスグレード WEEE Compliant 材料宣誓書**
STEVAL-IDB003V1
NRND
CARD インダストリアル Ecopack2 -

STEVAL-IDB003V1

Package:

CARD

Material Declaration**:

Marketing Status

NRND

Package

CARD

Grade

Industrial

RoHS Compliance Grade

Ecopack2

(**) st.comで提供している材料宣誓書は、パッケージ・ファミリ内で最も一般的に使用されているパッケージに基づく汎用ドキュメントの場合があります。そのため、特定の製品では100%正確ではない可能性があります。特定の製品情報については、セールスサポートまでお問い合わせください

サンプル & 購入

Swipe or click the button to explore more details Don't show this again
製品型番
Order from distributors
STから購入
コア製品
製品ステータス
サプライヤ
ECCN (US)
ECCN (EU)
Country of Origin
Budgetary Price (US$)*/Qty
STEVAL-IDB003V1 Available at distributors

販売代理店在庫 STEVAL-IDB003V1

販売代理店
地域 在庫 最小発注数量 パートナー企業リンク

販売代理店在庫データ:

販売代理店に在庫がない場合は、STのセールス・オフィスまでお問い合わせください

BlueNRG
NRND
ST 5A992.c 5A002.a.2 ITALY

STEVAL-IDB003V1 NRND

ECCN (US):
5A992.c
Budgetary Price (US$)*/Qty:
-

製品型番:

STEVAL-IDB003V1

コア製品:

BlueNRG

サプライヤ:

ST

ECCN (EU):

5A002.a.2

Country of Origin:

ITALY

Swipe or click the button to explore more details Don't show this again

(*)概算用の参考価格(US$)です。現地通貨でのお見積りについては、STのセールス・オフィスまたは販売代理店までお問い合わせください。
