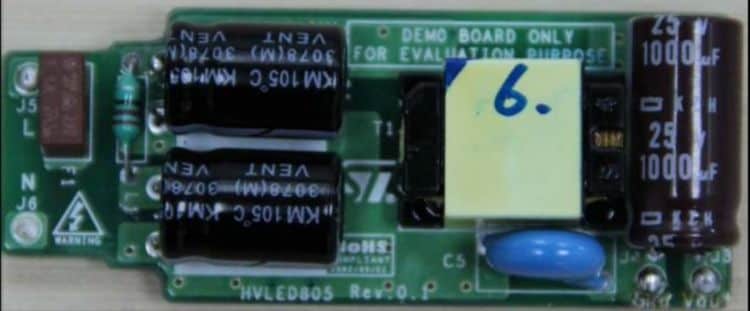

  • The STEVAL-ILL037V1 demonstration board implements a 3.2 W (16 V / 0.2 A) wide range LED driver to support from 3 to 5 LEDs for LED lamps (e.g. E27 and GU10).

    The HVLED805 is an offline all-primary sensing switching regulator, specific to offline LED drivers, based on quasi-resonant ZVS (zero voltage switching at switch turn-on) flyback topology, due to its simplicity and low cost.

    Key Features

    • Input voltage: 90 Vac - 265 Vac
    • Input frequency: 50 Hz - 60 Hz
    • Output power: 3.2 W
    • Expected efficiency: 85%
    • Output voltage: ~16 Vdc (from 3 to 5 LEDs)
    • Output current: 200 mA
    • For E26/E27/GU10 LED lamps
    • RoHS compliant
