STEVAL-ILL045V1

量産中

9 W, A19 format Triac dimmable, high power factor, non-isolated LED driver based on the HVLED815PF (for US market)

データブリーフのダウンロード Order Direct
概要
サンプル & 購入
ソリューション
Documentation
CAD Resources
ツール & ソフトウェア
品質 & 信頼性
eDesignSuite
はじめる
Partner products
Sales Briefcase

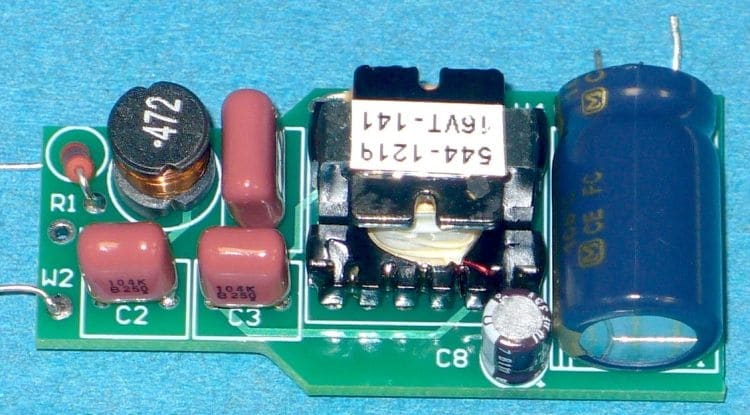

  • The STEVAL-ILL045V1 demonstration board showcases ST’s new LED driver chip, HVLED815PF. It solves the problem of low-cost drive circuitry for LED replacements for 40 W incandescent or equivalent compact-fluorescent lamps.

    The HVLED815PF is a new integrated power controller using primary-side control to achieve LED current regulation within +/-5%. (It also has primary-side voltage regulation, used here for open load protection.)
    The device incorporates an 800 V avalanche-rated FET and fits a standard SO-16 package. An internal startup circuit eliminates the need for external rapid-start circuitry.
    The PFC-flyback power converter operates in transition mode for the highest efficiency and best use of components.
    With the addition of a few extra components the HVLED815PF is made to draw near-sinusoidal input current from the AC line.
    The circuit regulates LED current over a wide range of line voltage and LED string voltage, and it is dimmable with standard Triac-based dimmers.

    主な特徴

    • 9 W output, for light equal to a range from 40 W to 60 W incandescent
    • +/-5% primary-side current regulation, no optocoupler
    • Low component count - 25 parts, including the EMI filter
    • Only 1 tight-tolerance component
    • High efficiency, > 86%
    • High power factor > 0.98 and low THD, < 20% over 90 V to 132 V range
    • Fits in 28 mm tubing, 52 mm overall length
    • Dimmable with common Triac dimmer
    • RoHS compliant
