STEVAL-ILL046V1

Active

HB LED driver with inhibit based on the ST1CC40 in a QFN package

データブリーフのダウンロード

Order from our eStore and our distributors

購入
概要
ツール & ソフトウェア
リソース
ソリューション
品質 & 信頼性
Sales Briefcase
eDesignSuite
Get Started
サンプル & 購入
Partner products

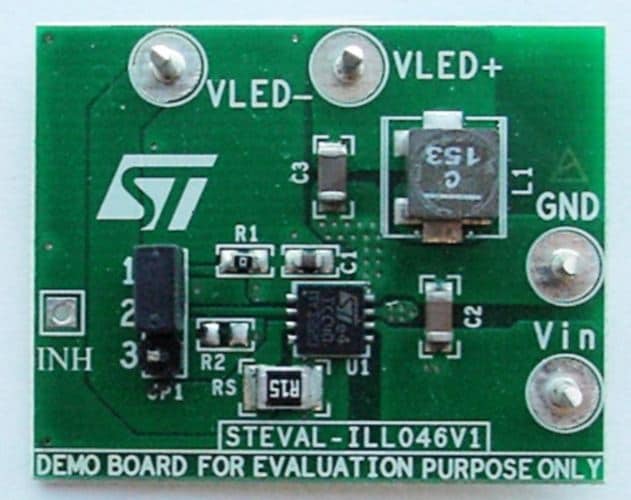

  • The STEVAL-ILL046V1 evaluation board is based on the ST1CC40, which is an 850 kHz fixed switching frequency monolithic step-down DC-DC converter designed to operate as a precise constant current source with an adjustable current capability of up to 3 A DC.

    In closed loop operation, the ST1CC40 feedback pin voltage is 100 mV thus the sensing resistor calculation is expressed as Rs = 100 mV/ILED.
    The STEVAL-ILL046V1 is provided with 660 mA by connecting a 150 mW sensing resistor to the feedback pin.
    The overall application size is minimized, thanks to the high switching frequency and ceramic output capacitor compatibility.
    The STEVAL-ILL046V1 evaluation board is fully protected against overheating, overcurrent and output short-circuit.
    The inhibit mode minimizes the current consumption in standby (6 µA) to maximize battery life in portable devices.

    主な特徴

    • 3 to 18 V operating input voltage range
    • 850 kHz fixed switching frequency
    • 100 mV (typ) current sense voltage drop
    • 6 µA standby current in inhibit mode
    • ±7% output current accuracy
    • Synchronous rectification
    • Embedded compensation network
    • Internal current limiting
    • Ceramic output capacitor compliant
    • Thermal shutdown
    • RoHS compliant

サンプル & 購入

製品型番
コア製品
製品ステータス
概算価格(USS)
Quantity
ECCN (US)
Country of Origin
販売代理店からオーダー
STからオーダー
STEVAL-ILL046V1 ST1CC40
Active
38.0 1 EAR99 ITALY 在庫チェック

Distributor availability ofSTEVAL-ILL046V1

代理店名
地域 在庫 最小発注 Third party link
DIGIKEY WORLDWIDE 1 1 Order Now

代理店レポートによる在庫データ: 2020-01-27

代理店名

DIGIKEY

在庫

1

Min.Order

1

地域

WORLDWIDE Order Now

代理店レポートによる在庫データ: 2020-01-27

購入

STEVAL-ILL046V1

コア製品

ST1CC40

製品ステータス

Active

Unit Price (US$)

38.0*

Distributor availability ofSTEVAL-ILL046V1

代理店名
地域 在庫 最小発注 Third party link
DIGIKEY WORLDWIDE 1 1 Order Now

代理店レポートによる在庫データ: 2020-01-27

代理店名

DIGIKEY

在庫

1

Min.Order

1

地域

WORLDWIDE Order Now

代理店レポートによる在庫データ: 2020-01-27

Unit Price (US$)

38

Quantity

1

ECCN (US)

EAR99

Country of Origin

ITALY

(*) Suggested Resale Price per unit (USD) for BUDGETARY USE ONLY. For quotes, prices in local currency, please contact your local ST Sales Office  or our Distributors

推奨コンテンツ

00 ファイルがダウンロード用に選択されています

技術文書

    • 概要 Version Size Action
      DB1862
      HB LED driver with inhibit based on the ST1CC40 in a QFN package
      2.0
      210.75 KB
      PDF
      DB1862

      HB LED driver with inhibit based on the ST1CC40 in a QFN package

Hardware Resources

    • 概要 Version Size Action
      STEVAL-ILL046V1 gerber files 1.0
      17.94 KB
      ZIP

      STEVAL-ILL046V1 gerber files

    • 概要 Version Size Action
      STEVAL-ILL046V1 BOM 1.0
      74.17 KB
      PDF

      STEVAL-ILL046V1 BOM

    • 概要 Version Size Action
      STEVAL-ILL046V1 schematics 2.0
      51.32 KB
      PDF

      STEVAL-ILL046V1 schematics

法務

    • 概要 Version Size Action
      Evaluation products license agreement 1.6
      74.12 KB
      PDF

      Evaluation products license agreement

製品型番 製品ステータス パッケージ グレード RoHSコンプライアンスグレード WEEE Compliant 材料宣誓書**
STEVAL-ILL046V1
Active
CARD Industrial Ecopack2 -

STEVAL-ILL046V1

Package:

CARD

Material Declaration**:

Marketing Status

Active

Package

CARD

Grade

Industrial

RoHS Compliance Grade

Ecopack2

(**) st.comで提供している材料宣誓書は、パッケージ・ファミリ内で最も一般的に使用されているパッケージに基づく汎用ドキュメントの場合があります。そのため、特定の製品では100%正確ではない可能性があります。特定の製品情報については、セールスサポートまでお問い合わせください

サポート &フィードバック
