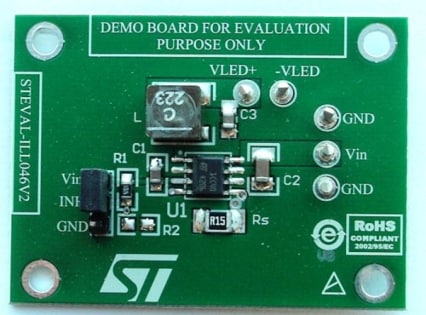

  • The STEVAL-ILL046V2 evaluation board is based on the ST1CC40, which is an 850 kHz fixed switching frequency monolithic step-down DC-DC converter designed to operate as a precise constant current source with an adjustable current capability of up to 3 A DC.

    In closed loop operation, the ST1CC40 feedback pin voltage is 100 mV, thus the sensing resistor calculation is expressed as Rs = 100 mV/ILED.
    The STEVAL-ILL046V2 is provided with 660 mA by connecting a 150 mW sensing resistor to the feedback pin.
    The overall application size is minimized, thanks to the high switching frequency and ceramic output capacitor compatibility.
    The STEVAL-ILL046V2 evaluation board is fully protected against overheating, overcurrent and output short-circuit.
    The inhibit mode minimizes the current consumption in standby (6 µA) to maximize battery life in portable devices.

    主な特徴

    • 3 to 18 V operating input voltage range
    • 850 kHz fixed switching frequency
    • 100 mV (typ) current sense voltage drop
    • 6 µA standby current in inhibit mode
    • ±7% output current accuracy
    • Synchronous rectification
    • Embedded compensation network
    • Internal current limiting
    • Ceramic output capacitor compliant
    • Thermal shutdown
    • RoHS compliant

サンプル & 購入

製品型番
コア製品
製品ステータス
ECCN (US)
Country of Origin
Approximate Price (US$)* / Qty
STからオーダー
販売代理店からオーダー
STEVAL-ILL046V2 ST1CC40
量産中
EAR99 ITALY 35.53 / 1.0

販売代理店に在庫がない場合は、STのセールスオフィスまでお問い合わせください

STEVAL-ILL046V2

コア製品

ST1CC40

製品ステータス

量産中

Approximate Price (US$)* / Qty

35.53 / 1.0

Budgetary Price (US$)* / Qty

35.53 / 1.0

ECCN (US)

EAR99

Country of Origin

ITALY

(*)概算用の希望小売単価(US$)です。現地通貨でのお見積りについては、STのセールス・オフィスまたは販売代理店までお問い合わせください。

推奨コンテンツ

00 ファイルがダウンロード用に選択されています

技術文書

    • 概要 バージョン サイズ アクション
      DB1863
      HB LED driver with inhibit based on the ST1CC40 in an SO-8 BW package
      2.0
      210.72 KB
      PDF
      DB1863

      HB LED driver with inhibit based on the ST1CC40 in an SO-8 BW package

Hardware Resources

    • 概要 バージョン サイズ アクション
      STEVAL-ILL046V2 gerber files 1.0
      178.18 KB
      ZIP

      STEVAL-ILL046V2 gerber files

    • 概要 バージョン サイズ アクション
      STEVAL-ILL046V2 BOM 1.0
      8.05 KB
      PDF

      STEVAL-ILL046V2 BOM

    • 概要 バージョン サイズ アクション
      STEVAL-ILL046V2 schematics 2.0
      42.44 KB
      PDF

      STEVAL-ILL046V2 schematics

法務

    • 概要 バージョン サイズ アクション
      Terms of use 1.7
      57.54 KB
      PDF

      Terms of use

製品型番 製品ステータス パッケージ グレード RoHSコンプライアンスグレード WEEE Compliant 材料宣誓書**
STEVAL-ILL046V2
量産中
CARD Industrial Ecopack2 -

STEVAL-ILL046V2

Package:

CARD

Material Declaration**:

Marketing Status

量産中

Package

CARD

Grade

Industrial

RoHS Compliance Grade

Ecopack2

(**) st.comで提供している材料宣誓書は、パッケージ・ファミリ内で最も一般的に使用されているパッケージに基づく汎用ドキュメントの場合があります。そのため、特定の製品では100%正確ではない可能性があります。特定の製品情報については、セールスサポートまでお問い合わせください
