STEVAL-ISA140V1

量産中

15W, 12V output, isolated flyback converter using VIPer™ Plus - VIPER37HE

データブリーフのダウンロード Order Direct
概要
Online design
サンプル & 購入
ソリューション
ドキュメント
CADリソース
ツール & ソフトウェア
品質 & 信頼性
はじめる
Partner products
Sales Briefcase

製品概要

概要

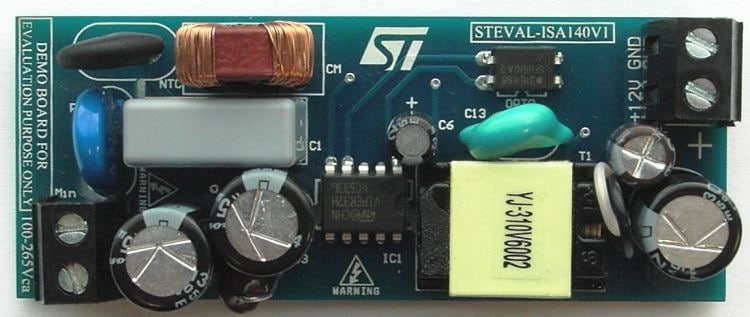

The STEVAL-ISA140V1 is a 15 W wide range evaluation board based on the Viper37HE. It is designed as an example of an isolated auxiliary power supply. The board and the transformer were designed and optimized in order to have a very compact size evaluation board.
  • 特徴

    • AC Main Input voltage range: 100 VACto 265 VAC
    • Mains frequency (fL): 50 Hz / 60 Hz
    • Output voltage typ: 12 V
    • Output current: 1.25 A
    • Output ripple voltage: 50 mV
    • Rated output power: 15 W
    • Input power in standby @230 VAC: 50 mW
    • Active mode efficiency: 78%
    • Ambient operating temperature: 60 °C
    • RoHS compliant

推奨コンテンツ

関連アプリケーション

インダストリアル

品質 & 信頼性

製品型番 Marketing Status パッケージ グレード RoHSコンプライアンスグレード WEEE Compliant 材料宣誓書**
STEVAL-ISA140V1
量産中
CARD インダストリアル Ecopack2 -

STEVAL-ISA140V1

Package:

CARD

Material Declaration**:

Marketing Status

量産中

Package

CARD

Grade

Industrial

RoHS Compliance Grade

Ecopack2

(**) st.comで提供している材料宣誓書は、パッケージ・ファミリ内で最も一般的に使用されているパッケージに基づく汎用ドキュメントの場合があります。そのため、特定の製品では100%正確ではない可能性があります。特定の製品情報については、セールスサポートまでお問い合わせください

サンプル & 購入

製品型番
販売代理店から購入
STから購入
コア製品
製品ステータス
サプライヤ
ECCN (US)
ECCN (EU)
Country of Origin
Board production status
Budgetary Price (US$)*/Qty
STEVAL-ISA140V1 Available at 3 distributors

販売代理店在庫STEVAL-ISA140V1

販売代理店
地域 在庫 最小発注数量 パートナー企業リンク
DIGIKEY WORLDWIDE 2 1 発注する
MOUSER WORLDWIDE 3 1 発注する
ANGLIA Live EUROPE 1 1 発注する

販売代理店在庫データ: 2021-05-14

販売代理店

DIGIKEY

在庫

2

Min.Order

1

地域

WORLDWIDE 発注する

MOUSER

在庫

3

Min.Order

1

地域

WORLDWIDE 発注する

ANGLIA Live

在庫

1

Min.Order

1

地域

EUROPE 発注する

販売代理店在庫データ: 2021-05-14

Buy Direct VIPER37
量産中
ST EAR99 NEC ITALY - 72.0 / 1

STEVAL-ISA140V1

コア製品

VIPER37

製品ステータス

量産中

Budgetary Price (US$)*/Qty

72.0 / 1

販売代理店在庫STEVAL-ISA140V1

販売代理店
地域 在庫 最小発注数量 パートナー企業リンク
DIGIKEY WORLDWIDE 2 1 発注する
MOUSER WORLDWIDE 3 1 発注する
ANGLIA Live EUROPE 1 1 発注する

販売代理店在庫データ: 2021-05-14

販売代理店

DIGIKEY

在庫

2

Min.Order

1

地域

WORLDWIDE 発注する

MOUSER

在庫

3

Min.Order

1

地域

WORLDWIDE 発注する

ANGLIA Live

在庫

1

Min.Order

1

地域

EUROPE 発注する

販売代理店在庫データ: 2021-05-14

サプライヤ

ST

ECCN (US)

EAR99

ECCN (EU)

NEC

Budgetary Price (US$)* / Qty

72.0 / 1

Country of Origin

ITALY

Board production status

-

(*)概算用の希望小売単価(US$)です。現地通貨でのお見積りについては、STのセールス・オフィスまたは販売代理店までお問い合わせください。
