製品概要
概要

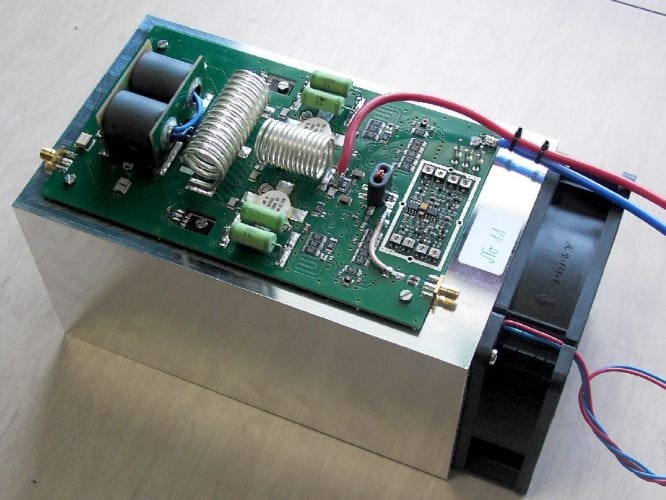

The STEVAL-TDR004V1 demonstration board is an RF broadband power amplifier intended for linear or nonlinear operation over the 1.6 to 54 MHz band, using two SD2933 gold metallized Nchannel MOS field-effect transistors. The temperature compensating biasing circuit supports class B and class AB operation.
STEVAL-TDR004V1 is designed in cooperation with Specific RF Devices (Germany).
-
All features
- IMD at 300 WPEP < -26 dBc
- Efficiency: 57 % - 76 %
- Excellent thermal stability
- Supply voltage: 48 V
- Frequency: 1.6 - 54 MHz
- Input power 10 W max.
- Load mismatch: 3:1 (all phases)
- Output power: 400 W (typ.)
すべてのリソース
| Resource title | Version | Latest update | Actions | Details | ダウンロード |
|---|
Board Manufacturing Specifications (1)
| Resource title | Version | Latest update | Actions | Options | ||
|---|---|---|---|---|---|---|
| ZIP | 1.0 | 01 Aug 2015 | 01 Aug 2015 |
Schematic Pack (1)
| Resource title | Version | Latest update | Actions | Options | ||
|---|---|---|---|---|---|---|
| 1.0 | 01 Aug 2015 | 01 Aug 2015 |
Quality and Reliability
| Part Number | Marketing Status | Package | Grade | RoHSコンプライアンスグレード | WEEE Compliant | Longevity Commitment | Longevity Starting Date | Material Declaration** |
|---|---|---|---|---|---|---|---|---|
| STEVAL-TDR004V1 | NRND 新規設計には推奨されません。製品は、お客様の継続的な生産をサポートするためだけに量産されています。 | CARD | Industrial | Ecopack2 | - | - | - | |
