STEVAL-TDR029V1

NRND

700 W - 48 V demoboard using 2x STAC2942B for FM broadcast application (VHF amplifier 87.5 - 108 MHz)

データシートのダウンロード
概要
Online design
サンプル & 購入
ソリューション
ドキュメント
CADリソース
ツール & ソフトウェア
品質 & 信頼性
Partner products
Sales Briefcase

製品概要

概要

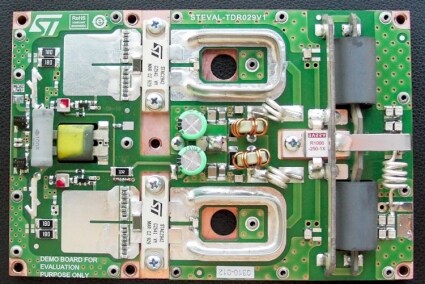

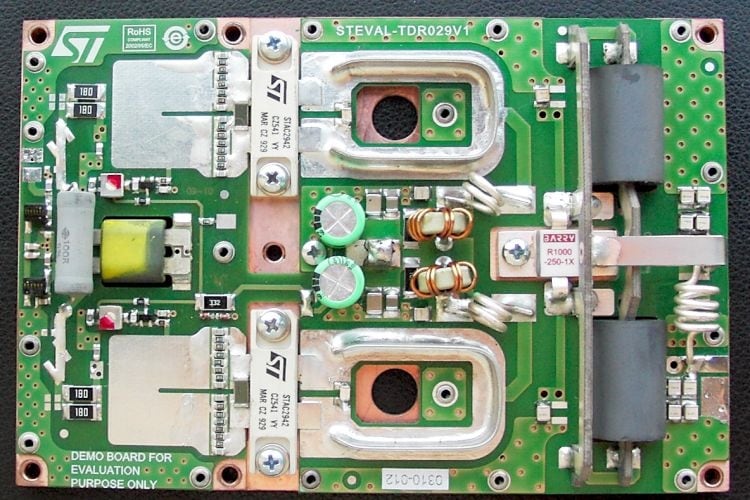

The STEVAL-TDR029V1 is a RF broadband power amplifier intended for FM broadcast radio transmitters over the band 87.5 to 108 MHz using 2x STAC2942B N-channel MOS field-effect transistors. STEVAL-TDR029V1 is designed in cooperation with InnovAction S.r.l in italy.
  • 特徴

    • Excellent thermal stability
    • Frequency: 87.5 - 108 MHz
    • Supply voltage: 48 V
    • Output power: 700 W min
    • Gain: 20 dB typ.
    • Efficiency: 77 % typ
    • Harmonics: - 36 dBc max
    • Gain flatness: ± 0.5 dB max

推奨コンテンツ

品質 & 信頼性

製品型番 マーケティング・ステータス パッケージ グレード RoHSコンプライアンスグレード WEEE Compliant 材料宣誓書**
STEVAL-TDR029V1
NRND
CARD インダストリアル Ecopack2 -

STEVAL-TDR029V1

Package:

CARD

Material Declaration**:

Marketing Status

NRND

Package

CARD

Grade

Industrial

RoHS Compliance Grade

Ecopack2

(**) st.comで提供している材料宣誓書は、パッケージ・ファミリ内で最も一般的に使用されているパッケージに基づく汎用ドキュメントの場合があります。そのため、特定の製品では100%正確ではない可能性があります。特定の製品情報については、セールスサポートまでお問い合わせください

サンプル & 購入

製品型番
販売代理店から購入
STから購入
コア製品
製品ステータス
サプライヤ
ECCN (US)
ECCN (EU)
Board production status
Country of Origin
Budgetary Price (US$)*/Qty
STEVAL-TDR029V1

販売代理店に在庫がない場合は、STのセールス・オフィスまでお問い合わせください

STAC2942BW
NRND
- EAR99 NEC - ITALY 910.0 / 1

STEVAL-TDR029V1

コア製品

STAC2942BW

製品ステータス

NRND

Budgetary Price (US$)*/Qty

910.0 / 1

サプライヤ

-

ECCN (US)

EAR99

ECCN (EU)

NEC

Budgetary Price (US$)* / Qty

910.0 / 1

Board production status

-

Country of Origin

ITALY

(*)概算用の参考価格(US$)です。現地通貨でのお見積りについては、STのセールス・オフィスまたは販売代理店までお問い合わせください。
