製品概要
概要

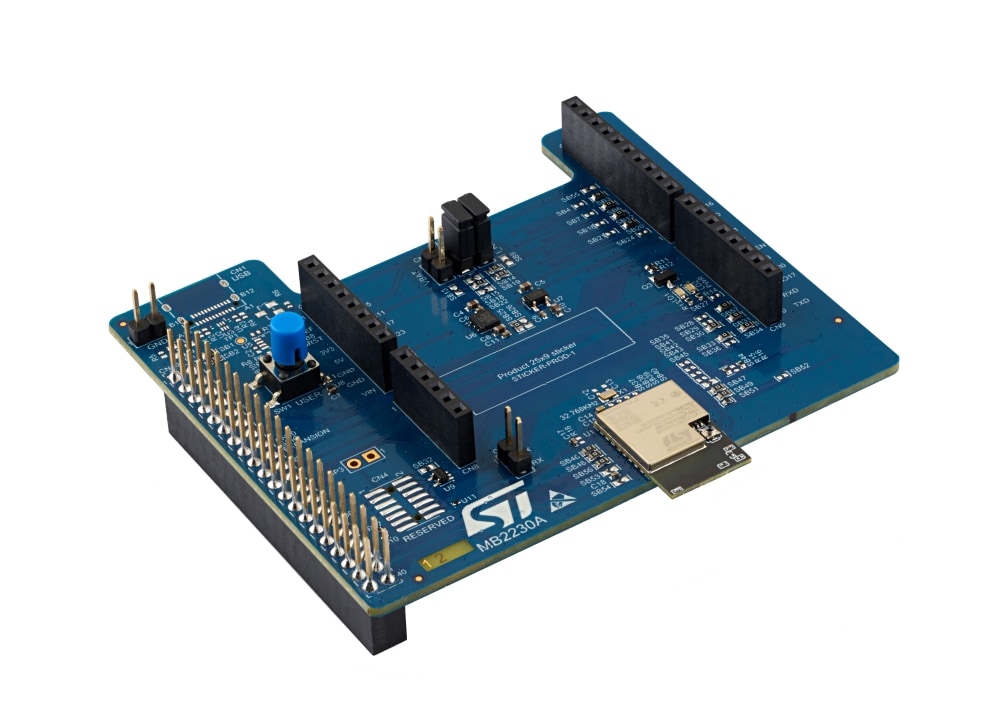

The X-NUCLEO-67W61M1 expansion board provides an affordable and flexible way for users to try out new concepts and build prototypes with the ST67W series ST67W611M1 coprocessor module.
Interfacing with the host is possible through SPI via the ARDUINO® Uno V3 or expansion connectors. This expansion board is stackable on Nucleo-64, Nucleo-144, and Discovery boards. The main hosts are the STM32U5, STM32H5, STM32H7, and STM32N6 product families.
Powered by all-in-one 2.4 GHz Wi‑Fi® 6/Bluetooth® combo SoC, the ST67W611M1 LGA module is purposely designed to pack the processing capabilities, Wi‑Fi®/Bluetooth® combo connectivity, and on-module memory into a single 32-pin LGA form factor.
For more details on the ST67W611M1 coprocessor module, refer to its datasheet at www.st.com.
-
特徴
- ST67W611M1 module, 32‑pin, 4‑side LGA 1.27‑mm pitch (12.28 x 17.28 x 2.2 mm) package featuring:
- 2.4 GHz Wi‑Fi®/Bluetooth® combo all‑in‑one SoC
- Wi‑Fi® 6, coprocessor IEEE 802.11 b/g/n/ax
- Single-band 2.4 GHz
- Low-power Wi‑Fi® with various sleep modes
- PCB antenna and antenna connector
- User LED
- User push button
- Board connectors:
- ARDUINO® Uno V3
- Raspberry Pi® 40-pin GPIO header
- Scalable solution, capable of cascading multiple boards for larger systems
- Free comprehensive development firmware library and examples, compatible with the X-CUBE-ST67W61 expansion software package for STM32Cube
- ST67W611M1 module, 32‑pin, 4‑side LGA 1.27‑mm pitch (12.28 x 17.28 x 2.2 mm) package featuring:
おすすめ製品
注目ビデオ
すべてのリソース
| タイトル | バージョン | 更新日 |
|---|
Board Manufacturing Specifications (2)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 27 May 2025 | 27 May 2025 | |
| ZIP | 1.0 | 27 May 2025 | 27 May 2025 |
BOM (1)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 27 May 2025 | 27 May 2025 |
Schematic Pack (1)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| 1.0 | 27 May 2025 | 27 May 2025 |
品質 & 信頼性
| 製品型番 | マーケティング･ステータス | パッケージ | グレード | RoHSコンプライアンスグレード | WEEE Compliant | 材料宣誓書** |
|---|---|---|---|---|---|---|
| X-NUCLEO-67W61M1 | 量産中 | CARD | インダストリアル | Ecopack1 | はい | |
X-NUCLEO-67W61M1
Package:
CARDMaterial Declaration**:
(**) st.comで提供している材料宣誓書は、パッケージ･ファミリ内で最も一般的に使用されているパッケージに基づく汎用ドキュメントの場合があります。そのため、特定の製品では100%正確ではない可能性があります。特定の製品情報については、セールスサポートまでお問い合わせください
サンプル & 購入
| 製品型番 | 製品ステータス | Budgetary Price (US$)*/Qty | STから購入 | Order from distributors | パッケージ | 梱包タイプ | RoHS | Country of Origin | ECCN (US) | ECCN (EU) | サプライヤ | コア製品 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X-NUCLEO-67W61M1 | | | distributors 販売代理店に在庫がない場合は、STのセールス･オフィスまでお問い合わせください |
|
|
X-NUCLEO-67W61M1 量産中
販売代理店に在庫がない場合は、STのセールス･オフィスまでお問い合わせください
（*）概算用の参考価格（US$）です。現地通貨でのお見積りについては、STのセールス･オフィスまたは販売代理店までお問い合わせください。
