パワー・ショットキー・ダイオード

STのパワー・ショットキー・ダイオードは、低電圧ドロップ特性と、ゼロもしくはきわめて小さいリカバリ損失を特徴としています。製品の定格は、15V~200V(電圧)および1A~240A(電流)です。また、低電圧OR回路や48Vコンバータ、高電圧のバッテリ・チャージャ、溶接機など、さまざまなアプリケーションの要件に対応できます。

パワー・ショットキーのシンボル

パワー・ショットキー・ダイオードは、STPOWERファミリの製品です。

主なアプリケーション:

製品タイプ

製品名に「H」が含まれる、STPS20H100などの 高温動作パワー・ショットキー・ダイオードは、上限175℃の接合部温度を実現しています。これらの製品は、ケース温度とリーク電流に十分な余裕度を提供するとともに、小型12V / 24Vコンバータなどのアプリケーションに最適な100V~200Vでの高電圧性能を提供します。
低VFパワー・ショットキー・ダイオードは、最小の順電圧降下と150℃の最高接合部温度を実現しています。
特に、20V~60V定格のラインナップは、低電圧出力のスイッチング電源の整流を得意としています。
STの中程度のVFとIRを兼ね備えたパワー・ショットキー・ダイオードでは、低電圧デバイスのリーク電流を利用します。
これらのデバイスは、スペースに制限のある設計においても、上限150℃の接合部温度に加え、優れた電力効率と高電流密度を実現します。

新しいトレンチ・ショットキー・ダイオード:

最新のSTショットキー・ダイオードは、100Vのトレンチ・テクノロジーを採用し、中出力(1A~15A)の28個の製品で提供されます。

これらの新しいトレンチ・デバイスによる電力密度向上の代表的な例として、順電圧降下が低いことにより、小型PSMCパッケージに封止することができる8A、100V 定格のSTPST8H100SFが挙げられます。通常、こうした小型パッケージでの提供は従来の100Vショットキー・ダイオードでは不可能です。トレンチ・ダイオードを用いた回路設計は、小型が求められる家庭用電化製品向けACアダプタ(STPST8H100SFのフットプリント:30mm²)から車載用のパワー・アクチュエータ(この8A品の製品名の接尾文字は-SFY)に至るまで広範囲のアプリケーションに利益を与えます。パッケージをD2PAKおよびPSMC表面実装パッケージと、1mm厚とより薄型のSOD123Flat、SOD128Flat、およびSMB Flatから選択できるため、回路モジュール設計を大幅に小型化することができます。

主なショットキー製品:

STのショットキー・ダイオードには、挿入型と表面実装型のさまざまな柔軟性の高いパッケージ・オプションが用意されています。新しいPowerFLATパッケージは、30Vおよび45Vバイパス・ダイオードの電力密度を向上させることができ、ソーラーパネル用ジャンクション・ボックスに最適です。定格が60V、80V、100Vおよび120Vのパワー・ショットキー・ダイオードに、プリント基板上でのフラッシュ配置が可能なナロー・リードTO-220AB挿入型パッケージが追加されました。これは薄型設計のノートブック・アダプタに最適です。

SMA FlatSMB Flat、PSMCといった新しいパッケージは、薄型が求められる機器向けのパワー・ショットキー・ダイオードに最適化されています。SMA FlatおよびSMB Flatは、LED照明、バッテリ駆動機器、コンスーマ機器や、過酷な産業環境下で使用される電源コンバータで使用できます。これらのパッケージは10年間の長期供給保証付きで、リフローとフロー(ノッチ型パッケージのみ対応)の両方のはんだ実装にに対応しています。

その代表的な使用例が、順電圧降下が100mVでスイッチング損失が低いSTPS3170です。この特性はバイポーラ・ダイオードでは実現不可能な領域です。こうした特徴により、この新しい3A 170V SMA Flatショットキー・ダイオードは、LED照明などの高周波かつ高温環境下で動作するアプリケーションに最適です。

製品ポートフォリオの詳細はこちら

トレンチ・ショットキー・ダイオード・ファミリ:
100Vトレンチ・ショットキー・ダイオードは、表面実装パッケージで提供され、産業用および車載用の合計28個の製品で構成されています。このパッケージと電流定格のラインナップは、スイッチング電源、車載用補助電源、アクチュエータなどの小型コンバータの要件に対応します。

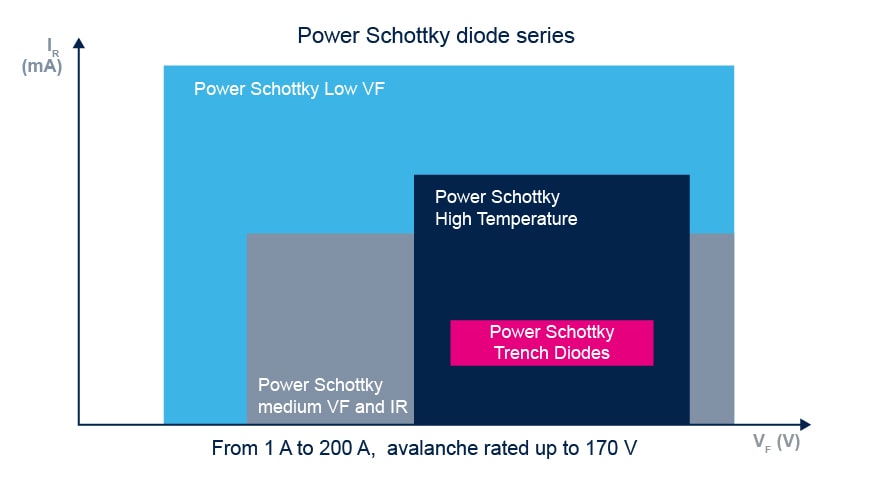

パワー・ショットキー製品ポートフォリオ

メリット

  • 低い順電圧降下
  • 高い集積度
  • 高い電力密度
  • 業界で最も広範囲なパッケージ・ラインナップ

Ultra Low Vf 100V Power Schottky Trench diodes

These 100V trench diodes are designed for both industrial and automotive applications. The package offer from SOD123Flat to DPAK provides flexible solutions while supporting higher power density designs and improve overall application performance. The product range includes AEC-Q101 qualified devices. Wide Tj operating range from -40°C to 175°C is fully compatible with the Automotive applications requirements. All packages achieves ECOPACK compliance.

Only 1-mm thick, new Schottky diodes for lighter and slimmer power modules

Housed in the SOD123Flat and SOD128Flat and SMA Flat Notch packages – 1 mm thick only (12 and 26 mg) – ST’s 40, 60 and 100 V power Schottky rectifiers are tailored for miniature LED lighting, battery-powered equipment, power converters, motor drives and equipment installed in harsh industrial environments thanks to a T j range from –40 to 175 °C.

Almost 60% thinner than the standard SMA package – while fully footprint compatible – designers can create lighter and slimmer modules or use these as replacements in existing designs, choosing to increase their application efficiency with the ‘L’ series featuring a low forward voltage drop, or pushing the limit of thermal runaway risk with the high-temperature ‘H’ series.
