X-NUCLEO-OUT06A1

量産中
Design Win

Industrial digital output expansion board based on IPS1025H-32 for STM32 Nucleo

データブリーフのダウンロード Order Direct
概要
サンプル & 購入
ソリューション
ドキュメント
CADリソース
ツール & ソフトウェア
品質 & 信頼性
はじめる
Partner products
Sales Briefcase

製品概要

概要

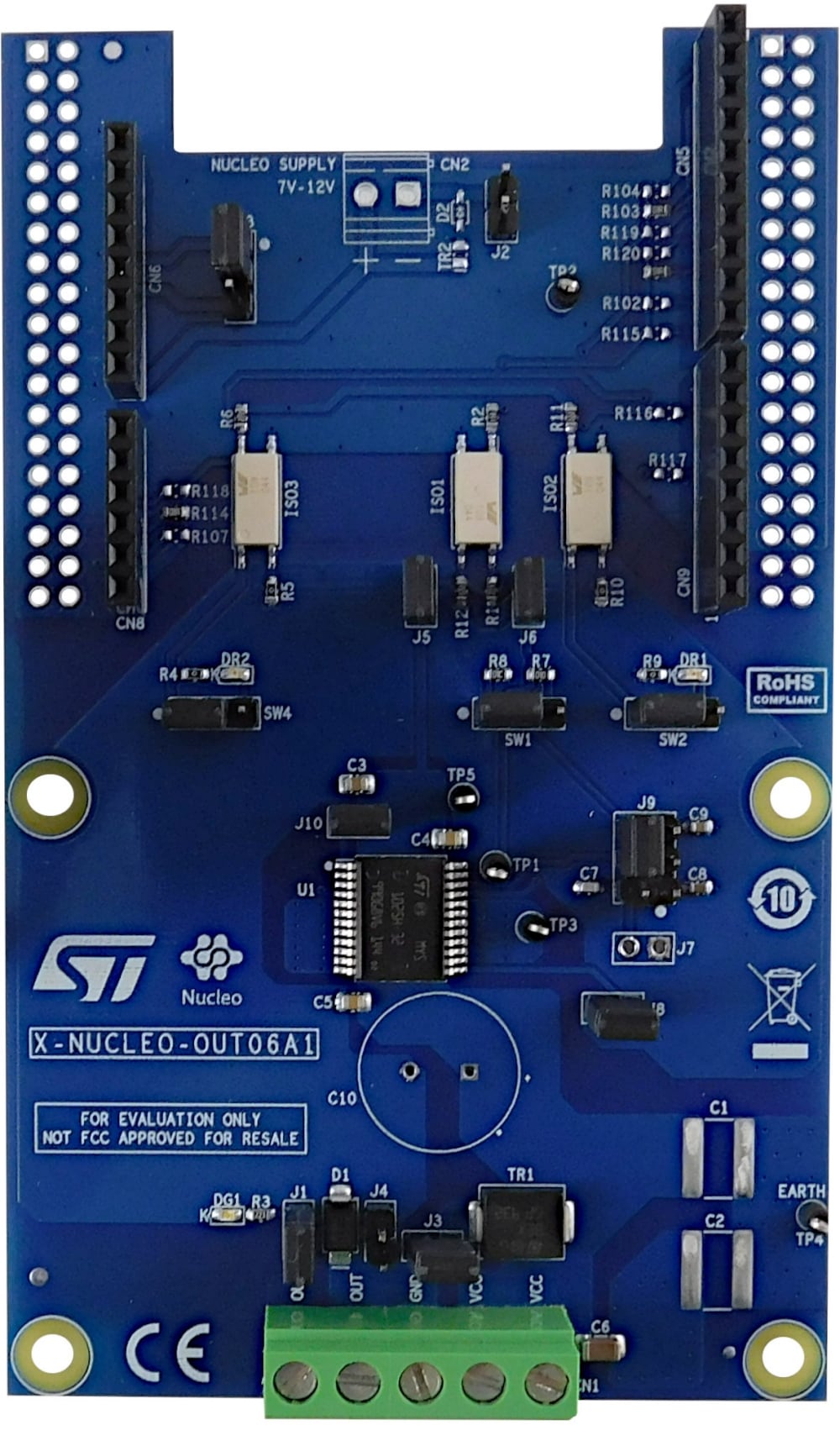

The X-NUCLEO-OUT06A1 industrial digital output expansion board for STM32 Nucleo provides a powerful and flexible environment for the evaluation of the driving and diagnostic capabilities of the IPS1025H-32 single high-side smart power solid state relay, in a digital output module connected to 5.7 A industrial loads.

The X-NUCLEO-OUT06A1 interfaces with the microcontroller on the STM32 Nucleo via 5 kV optocouplers driven by GPIO pins and Arduino UNO R3 connectors.

The expansion board can be connected to either a NUCLEO-F401RE or NUCLEO-G431RB development board.

It is also possible to evaluate a system composed by up to four stacked X-NUCLEO-OUT06A1 expansion boards.

As an example, a system with four X-NUCLEO-OUT06A1 expansion boards allows you to evaluate a quad channel digital output module.

  • 特徴

    • Based on IPS1025H-32 single high-side switch, which features:
      • Operating range up to 60 V
      • Low power dissipation (RON(MAX) = 25 mΩ)
      • Fast decay for inductive loads
      • Smart driving of capacitive load
      • Under-voltage lock-out
      • Overload and over-temperature protection
      • PSSO24 package
    • Application board operating range: 8 to 33 V/0 to 5.7 A
    • Extended voltage operating range (J3 open) up to 60 V
    • Green LED for output on/off status
    • Red LEDs for diagnostics (overload and overheating)
    • 5 kV galvanic isolation
    • Supply rail reverse polarity protection
    • EMC compliance with IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-8
    • Compatible with STM32 Nucleo development boards
    • Equipped with Arduino UNO R3 connectors
    • CE certified:
      • EN 55032:2015 + A1:2020
      • EN 55035:2017 + A11:2020
    • RoHS and China RoHS compliant

おすすめ製品

All tools & software

    • 製品型番
      ステータス
      概要
      タイプ
      サプライヤ

      STSW-OUT5F4

      量産中

      Evaluation firmware for NUCLEO-F401RE enabling STSW-IFAPGUI on X-NUCLEO-OUT05A1 and X-NUCLEO-OUT06A1 expansion boards

      評価ツール用ソフトウェア ST
      STSW-OUT5F4

      概要:

      Evaluation firmware for NUCLEO-F401RE enabling STSW-IFAPGUI on X-NUCLEO-OUT05A1 and X-NUCLEO-OUT06A1 expansion boards

      STSW-OUT5G4

      量産中

      Evaluation firmware for NUCLEO-G431RB enabling STSW-IFAPGUI on X-NUCLEO-OUT05A1 and X-NUCLEO-OUT06A1 expansion boards

      評価ツール用ソフトウェア ST
      STSW-OUT5G4

      概要:

      Evaluation firmware for NUCLEO-G431RB enabling STSW-IFAPGUI on X-NUCLEO-OUT05A1 and X-NUCLEO-OUT06A1 expansion boards
    • 製品型番
      ステータス
      概要
      タイプ
      サプライヤ

      X-CUBE-IPS

      量産中

      Software expansion for STM32Cube driving industrial digital output based on IPS

      STM32Cube拡張パッケージ ST
      X-CUBE-IPS

      概要:

      Software expansion for STM32Cube driving industrial digital output based on IPS

      X-CUBE-OUT5

      NRND

      Industrial digital output STM32Cube software expansion for X-NUCLEO-OUT05A1 and X-NUCLEO-OUT06A1

      STM32Cube拡張パッケージ ST
      X-CUBE-OUT5

      概要:

      Industrial digital output STM32Cube software expansion for X-NUCLEO-OUT05A1 and X-NUCLEO-OUT06A1
    • 製品型番
      ステータス
      概要
      タイプ
      サプライヤ

      NUCLEO-F401RE

      量産中

      STM32 Nucleo-64 development board with STM32F401RE MCU, supports Arduino and ST morpho connectivity

      STM32 Nucleo Boards ST
      NUCLEO-F401RE

      概要:

      STM32 Nucleo-64 development board with STM32F401RE MCU, supports Arduino and ST morpho connectivity

      NUCLEO-G431RB

      量産中

      STM32 Nucleo-64 development board with STM32G431RB MCU, supports Arduino and ST morpho connectivity

      STM32 Nucleo Boards ST
      NUCLEO-G431RB

      概要:

      STM32 Nucleo-64 development board with STM32G431RB MCU, supports Arduino and ST morpho connectivity
    • 製品型番
      ステータス
      概要
      タイプ
      サプライヤ

      STDES-OUT06DO4

      量産中

      60 V/20 A industrial quad digital output based on X-NUCLEO-OUT06A1

      STM32 ODE Move-Actuate HW --
      STDES-OUT06DO4

      概要:

      60 V/20 A industrial quad digital output based on X-NUCLEO-OUT06A1
