TCPP02-M18をベースにしたSTM32 Nucleoボード用USB Type-C Power Deliveryソース拡張ボード

データブリーフのダウンロード Order Direct
概要
サンプル & 購入
ソリューション
ドキュメント
CADリソース
ツール & ソフトウェア
品質 & 信頼性
はじめる
Partner products
Sales Briefcase

製品概要

概要

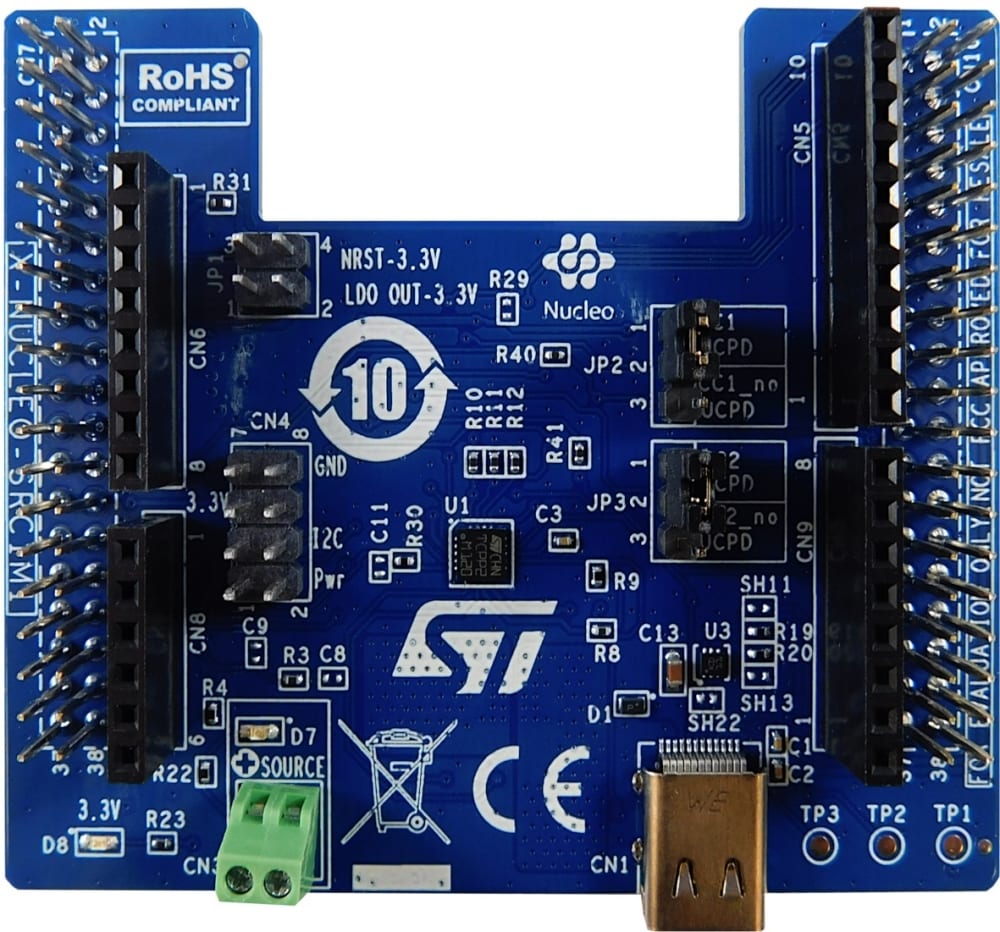

拡張ボードX-NUCLEO-SRC1M1は、ソース・アプリケーションに適したUSB Type-C™向けのTCPP02-M18機能とVBUSおよびCCラインに適した保護機能の評価を実現します。

USB Type-C™ Power Delivery(UCPD)のペリフェラルを備えたマイクロコントローラを搭載したSTM32 Nucleo-64開発ボード上にスタックすることができます。

5VのソースのみのUCPDペリフェラルをサポートしない他のSTM32 Nucleo-64開発ボード上にスタックし、USB Type-C™の基本動作(接続、取り外し、5V電源の電流容量情報)を評価することもできます。

Power Deliveryペリフェラルを備えたSTM32 Nucleo-64開発ボードを使用すると、ホスト・デバイスまたはDual Role Data(DRD)としてのデータ機能も使用できます。

X-NUCLEO-SRC1M1は、互換性のある外部ソースがボードに接続されている際には、USB Type-C™コネクタのソース動作を効果的に評価します。ST715PU33R LDOリニア・レギュレータを内蔵することで、接続されたSTM32 Nucleo開発ボードに電力を供給可能にします。

X-NUCLEO-SRC1M1は、最新のUSB Type-C™ & Power Delivery仕様に準拠しています。

付属のソフトウェア・パッケージ(X-CUBE-TCPP)には、UCPDベースのマイクロコントローラを組み込んだ開発ボード(NUCLEO-G071RB、NUCLEO-G474RE、NUCLEO-G0B1REなど)用、およびUCPDペリフェラルをサポートしていない開発ボード(NUCLEO-L412RB-P)用のサンプル・アプリケーションも含まれています。

  • 特徴

    • すべてのUSB Type-C™ PD SPRプロファイルを最大100Wまでサポート
    • ソース・ロールのデータ / 電源構成の管理
    • STM32 USBデータ機能に対応したUSB 2.0 Dual Role Dataに準拠
    • VBUS向けのサージ電流保護(8/20μs) / 過電流保護 / 放電保護
    • 構成チャネル・ピン(CC1およびCC2)のVBUSへの短絡保護
    • CC1 / CC2 / D+ / D-に対するESDプロテクション(IEC61000-4-2レベル4 ± 8kV接触放電)
    • VCONN向けの過電圧保護 / 過電流保護 / 放電保護
    • D+ / D-データ・ラインにコモン・モード・フィルタを搭載
    • 消費電力を最適化する2つの電力モード
    • プログラマブル電源(PPS)に準拠
    • 無料の開発ファームウェア・ライブラリ
    • Power Delivery用のUCPD機能を備えたSTM32を搭載したSTM32 Nucleo-64ボード / 5VソリューションのみのUCPD機能を持たないSTM32を搭載したSTM32 Nucleo-64ボードに対応
