製品概要
主な利点
Add-serial memories on Nucleo as you would add a SSD Drive on your laptop motherboard.
概要

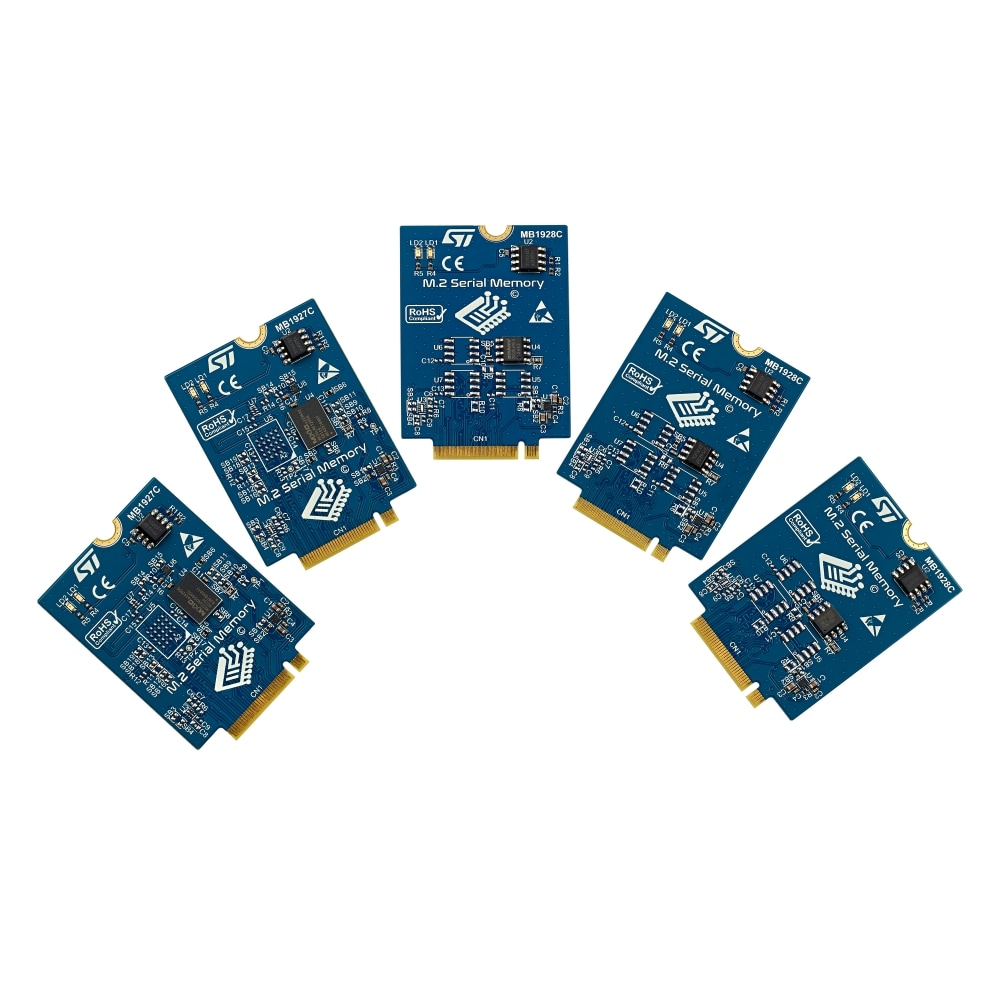

B-M2MEM-PACK1 is a serial memory pack containing five different nonvolatile serial memory add-on boards. These boards can be connected to specific Nucleo-144 boards using the M.2 Key A serial memory connector and allow the development of applications requiring an external flash memory.
The boards contain serial flash memories from different memory vendors, covering a wide range of operating voltages and maximum clock frequencies. They offer multiple serial bus schemes and memory interfaces.
Each board offers a red and green LED light, an I2C identification EEPROM for software detection, and one serial flash memory IC. The latter is powered by an LDO, controlled by the MCU of the connected Nucleo-144 board.
All boards contain empty sockets for customization in 8-pin SOP or 24-pin BGA device footprints.
-
特徴
- Five different add-on boards
- Multiple memory vendors
- Different operating voltages and clock frequencies
- Multiple serial bus schemes and memory interfaces
- Each board offers:
- One serial memory IC powered by an MCU-controlled LDO
- I2C identification EEPROM
- One red and green LED
- Empty sockets for customization in 8-pin SOP or 24-pin BGA device footprints
- M.2 Key A serial memory connector
すべてのリソース
| タイトル | バージョン | 更新日 |
|---|
Board Manufacturing Specifications (4)
| タイトル | バージョン | 更新日 | |||
|---|---|---|---|---|---|
| ZIP | 1.0 | 10 Nov 2025 | 10 Nov 2025 | ||
| ZIP | 1.0 | 10 Nov 2025 | 10 Nov 2025 | ||
| ZIP | 1.0 | 10 Nov 2025 | 10 Nov 2025 | ||
| ZIP | 1.0 | 10 Nov 2025 | 10 Nov 2025 |
BOM (2)
| タイトル | バージョン | 更新日 | |||
|---|---|---|---|---|---|
| ZIP | 1.0 | 10 Nov 2025 | 10 Nov 2025 | ||
| ZIP | 1.0 | 10 Nov 2025 | 10 Nov 2025 |
Schematic Pack (5)
| タイトル | バージョン | 更新日 | |||
|---|---|---|---|---|---|
| 1.0 | 10 Nov 2025 | 10 Nov 2025 | |||
| 1.0 | 10 Nov 2025 | 10 Nov 2025 | |||
| 1.0 | 10 Nov 2025 | 10 Nov 2025 | |||
| 1.0 | 10 Nov 2025 | 10 Nov 2025 | |||
| 1.0 | 10 Nov 2025 | 10 Nov 2025 |
品質 & 信頼性
| 製品型番 | マーケティング･ステータス | RoHSコンプライアンスグレード | Longevity Commitment | Longevity Starting Date | 材料宣誓書** |
|---|---|---|---|---|---|
| B-M2MEM-PACK1 | 量産中 | Ecopack1 | - | - | |
B-M2MEM-PACK1
Package:
Ecopack1Material Declaration**:
(**) st.comで提供している材料宣誓書は、パッケージ･ファミリ内で最も一般的に使用されているパッケージに基づく汎用ドキュメントの場合があります。そのため、特定の製品では100%正確ではない可能性があります。特定の製品情報については、セールスサポートまでお問い合わせください
You’re now leaving st.com and will be re-directed to our Partner’s website.
For the latest innovations and solutions from ST, sign up for our newsletters.
サンプル & 購入
| 製品型番 | 製品ステータス | Budgetary Price (US$)*/Qty | STから購入 | Order from distributors | パッケージ | 梱包タイプ | RoHS | Country of Origin | ECCN (US) | ECCN (EU) | サプライヤ | Specific features | WEEE Compliant | コア製品 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B-M2MEM-PACK1 | | | distributors 販売代理店に在庫がない場合は、STのセールス･オフィスまでお問い合わせください |
|
|
|
|
B-M2MEM-PACK1 量産中
販売代理店に在庫がない場合は、STのセールス･オフィスまでお問い合わせください
（*）概算用の参考価格（US$）です。現地通貨でのお見積りについては、STのセールス･オフィスまたは販売代理店までお問い合わせください。
