製品概要
概要

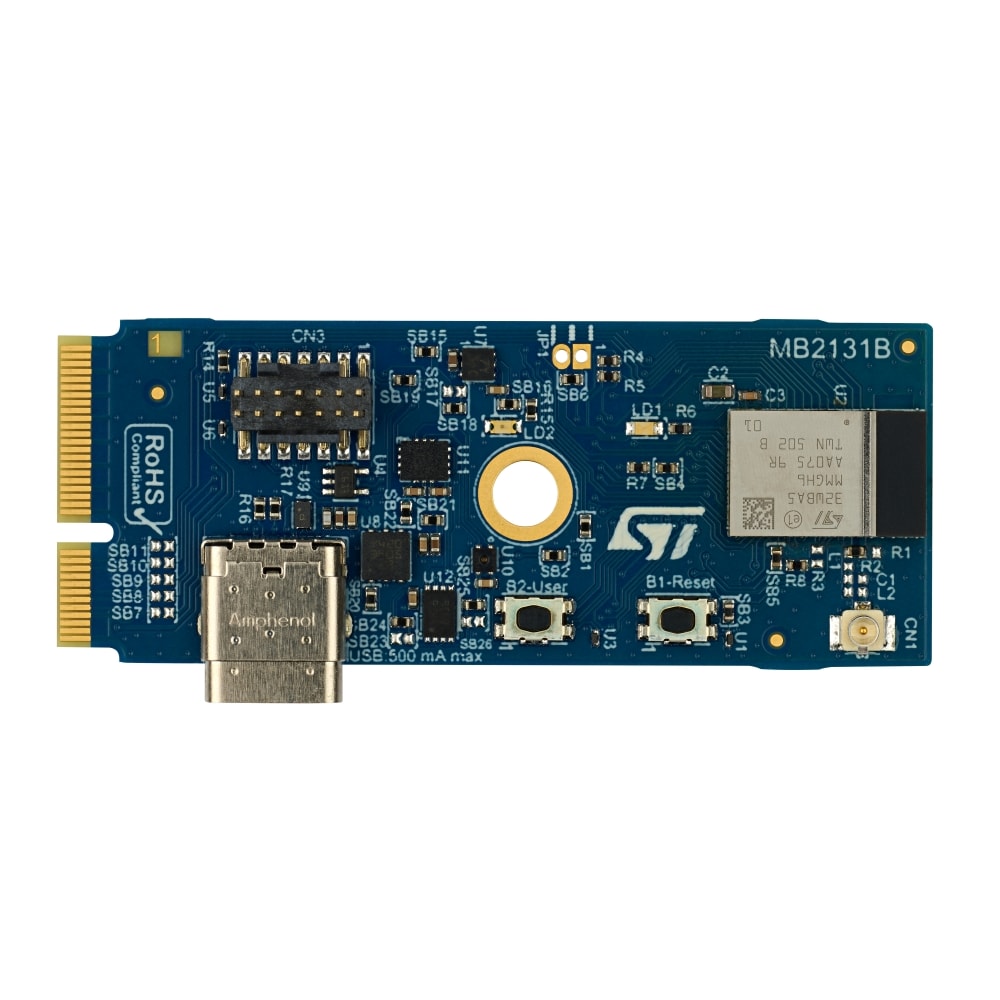

The B-WBA5M-WPAN STM32WBA connectivity expansion board provides an affordable and flexible way for users to try out new concepts and build prototypes with the STM32WBA series STM32WBA5MMGH6 module.
The B-WBA5M-WPAN product requires a separate probe for programming and debugging. The STLINK-V3SET debugger can be connected through an STDC14 cable.
The B-WBA5M-WPAN STM32WBA connectivity expansion board integrates a USB Type-C® connector for power only.
The B-WBA5M-WPAN STM32WBA connectivity expansion board integrates an M.2 E‑Key connector, turning it into an M.2 E‑Key daughterboard providing a Bluetooth® interface to a host board including an M.2 E‑Key host connector.
The M.2 E‑Key connector follows the PCI-SIG standard and provides UART, SPI, I2C, and SAI interfaces for communication with the host.
The B-WBA5M-WPAN product includes the comprehensive STM32WBA software HAL library and various packaged software examples with the STM32CubeWBA MCU Package.
-
特徴
- STM32WBA connectivity expansion board embedding an STM32WBA5MMG module including:
- Ultra‑low‑power Arm® Cortex®‑M33 core‑based STM32WBA55UG microcontroller, Bluetooth® LE 5.4, AES‑256, featuring 1 Mbyte of flash memory and 128 Kbytes of SRAM, including 64 Kbytes with parity check
- RF transceiver multistandard radio Bluetooth® LE, compliant with Bluetooth® specification 5.4
- 256‑Kbit serial I2C bus EEPROM
- MEMS sensors:
- Integrated high-accuracy temperature sensor
- 3D accelerometer and 3D gyroscope
- User LED
- User and reset push buttons
- Board connectors:
- STDC14 debug
- USB Type-C® for power only
- M.2 E‑Key
- Flexible power supply options: M.2 E‑Key connector or USB VBUS
- Comprehensive free software libraries and examples available with the STM32CubeWBA MCU Package
- Support of a wide choice of Integrated Development Environments (IDEs) including IAR Embedded Workbench®, MDK-ARM, and STM32CubeIDE
- STM32WBA connectivity expansion board embedding an STM32WBA5MMG module including:
すべてのリソース
| タイトル | バージョン | 更新日 |
|---|
Board Manufacturing Specifications (2)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 21 Mar 2025 | 21 Mar 2025 | |
| ZIP | 1.0 | 21 Mar 2025 | 21 Mar 2025 |
BOM (1)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 21 Mar 2025 | 21 Mar 2025 |
Schematic Pack (1)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| 1.0 | 17 Mar 2025 | 17 Mar 2025 |
品質 & 信頼性
| 製品型番 | マーケティング･ステータス | RoHSコンプライアンスグレード | Longevity Commitment | Longevity Starting Date | 材料宣誓書** |
|---|---|---|---|---|---|
| B-WBA5M-WPAN | 量産中 | Ecopack1 | - | - | |
B-WBA5M-WPAN
Package:
Ecopack1Material Declaration**:
(**) st.comで提供している材料宣誓書は、パッケージ･ファミリ内で最も一般的に使用されているパッケージに基づく汎用ドキュメントの場合があります。そのため、特定の製品では100%正確ではない可能性があります。特定の製品情報については、セールスサポートまでお問い合わせください
サンプル & 購入
| 製品型番 | 製品ステータス | Budgetary Price (US$)*/Qty | STから購入 | Order from distributors | パッケージ | 梱包タイプ | RoHS | Country of Origin | ECCN (US) | ECCN (EU) | サプライヤ | Specific features | WEEE Compliant | コア製品 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B-WBA5M-WPAN | | | distributors 販売代理店に在庫がない場合は、STのセールス･オフィスまでお問い合わせください |
|
|
|
|
B-WBA5M-WPAN 量産中
販売代理店に在庫がない場合は、STのセールス･オフィスまでお問い合わせください
（*）概算用の参考価格（US$）です。現地通貨でのお見積りについては、STのセールス･オフィスまたは販売代理店までお問い合わせください。
