製品概要

主な利点

生産へのシームレスな移行

STパートナーの生産ユニットからそのまま購入するか、レンズのカスタマイズを選択して、テストから生産へとスムーズに拡大できます。

プラグ･アンド･プレイのカメラ･モジュール

すぐに評価を開始できるオールインワン･モジュール。VD65G4イメージ･センサ、レンズ、レンズ･ホルダ、コネクタ付き

多様なレンズ･オプション

豊富な評価用カメラ･モジュールから、最適なレンズを選択可能。すべてのモジュールで一貫したコネクタとピン配置を採用しています。

概要

CAM-65G4プロモジュールは、超低消費電力800x700カラー･イメージ･センサ VD65G4 の評価およびシステムへの統合をスムーズに行うために開発された評価用カメラ･モジュールで、VD65G4イメージ･センサ、レンズ、レンズ･ホルダ、フレキシブル･ケーブル用コネクタが5.0mm角の小型サイズで提供されています。

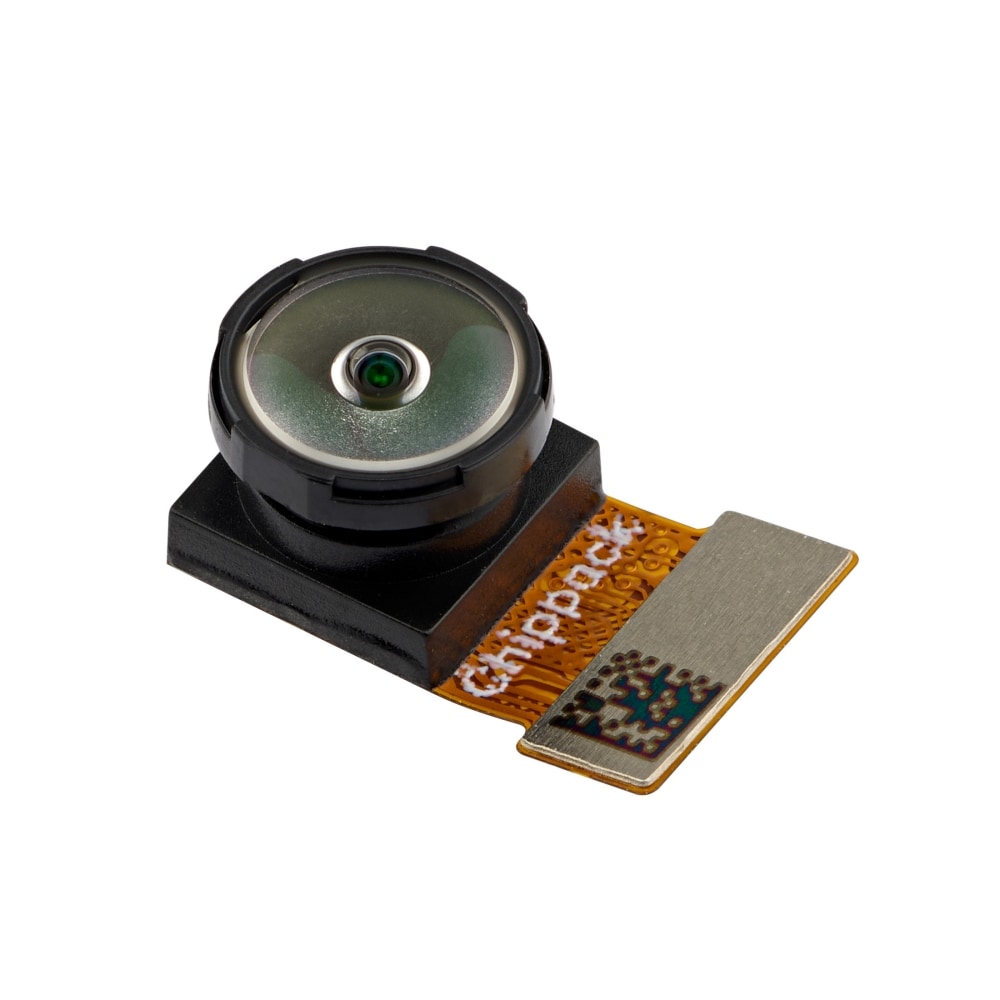

Illustration of CAM-65G4-160VIS promodule - ST BrightSense

CAM-65G4は、オート･ウェイクアップ機能、背景除去機能、画像差分モードなど、VD65G4イメージ･センサでサポートされている機能を評価することが可能です。複数のGPIOにより、本モジュールと光源を同期させることができます。また、用途に応じて選択可能な出力インタフェースを備えています。組み込みのプラットフォームでの高フレームレートの撮影や高速かつ高品質なイメージングにはMIPI CSI-2シングル･レーン、低消費電力マイコンとのシンプルな接続にはI3CおよびSPIを使用することができます。

複数のレンズ･オプションを備えたプロモジュールは、光学的要求と機械的要求が多様なあらゆるアプリケーションのニーズに最適なソリューションを提供します。また、すべてのカメラ･モジュールにおいて、FPCと基板間のコネクタとピン配列は同じ仕様となっています。このプラグ･アンド･プレイの仕様により、ユーザはプロモジュールをいつでも変更することができるため、ST BrightSense製品において異なるレンズ、カラー･オプション、さらには異なるイメージ･センサでも同じように使用することができます。

CAM-65G4プロモジュールは、STが提供するハードウェアおよびソフトウェア･ツールを使用することで、コンピュータまたは組み込み系プラットフォーム上で評価できます。ハードウェアとしては、STが提供している互換性のあるEVKメイン･ボードやPボードを用いることで、それぞれPCや組み込み系プラットフォームへの接続を可能にし、ソフトウェアとしては評価GUIとLinuxドライバを提供しており、これらはいずれもSTのウェブサイトからダウンロードできます。

機能一覧
「プロモジュール」評価用カメラ･モジュール：

VD65G4イメージ･センサ、レンズ、レンズ･ホルダ、コネクタ

レンズの焦点合わせ、接着、検査はクリーンルームで専用装置を用いて実施

5.0mm角まで小型化された実装面積。より小型化されたカメラ･モジュールの実現をサポート

各種レンズ･オプション：

コンパクトなモジュール設計を可能にする汎用レンズ（80° DFOV、IRカット･フィルタ）

視野を最大限に広げる超広角レンズ（160° DFOV、IRカット･フィルタ）

プロモジュールをいつでも変更できるプラグ･アンド･プレイ･コネクタ：

FPCと基板間のコネクタ（30ピン）

すべてのプロモジュールで同じコネクタを使用

すぐに評価開始が可能：

EVKメイン･ボードと無料の評価用GUIを使用したPCを用いた評価

Pボードと無料のLinuxドライバ使用したMIPI CSI-2出力を備えた組み込み系プラットフォーム上での評価
