NUCLEO-F756ZG

量産中

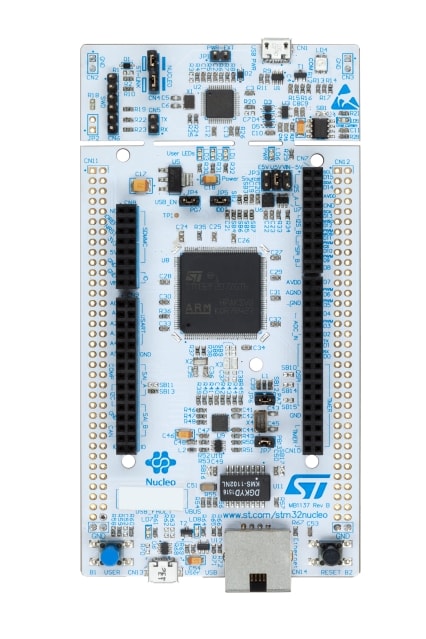

STM32 Nucleo-144 development board with STM32F756ZG MCU, supports Arduino, ST Zio and morpho connectivity

データブリーフのダウンロード

Order from our eStore and our distributors

購入
概要
ツール & ソフトウェア
リソース
ソリューション
品質 & 信頼性
Sales Briefcase
eDesignSuite
はじめる
サンプル & 購入
Partner products
  • The STM32 Nucleo-144 board provides an affordable and flexible way for users to try out new concepts and build prototypes by choosing from the various combinations of performance and power consumption features, provided by the STM32 microcontroller. For the compatible boards, the internal or external SMPS significantly reduces power consumption in Run mode.

    The ST Zio connector, which extends the ARDUINO® Uno V3 connectivity, and the ST morpho headers provide an easy means of expanding the functionality of the Nucleo open development platform with a wide choice of specialized shields.
    The STM32 Nucleo-144 board does not require any separate probe as it integrates the ST-LINK debugger/programmer.
    The STM32 Nucleo-144 board comes with the STM32 comprehensive free software libraries and examples available with the STM32Cube MCU Package.

    主な特徴

    • Common features
      • STM32 microcontroller in LQFP144 package
      • 3 user LEDs
      • 2 user and reset push-buttons
      • 32.768 kHz crystal oscillator
      • Board connectors:SWDST Zio expansion connector including ARDUINO® Uno V3ST morpho expansion connector
      • Flexible power-supply options: ST-LINK, USB VBUS or external sources
      • On-board ST-LINK debugger/programmer with USB re-enumeration capability: mass storage, Virtual COM port, and debug port
      • Comprehensive free software libraries and examples available with the STM32Cube MCU Package
      • Support of a wide choice of Integrated Development Environments (IDEs) including IAR™, Keil®, and STM32CubeIDE
    • Board-specific features
      • External or internal SMPS to generate Vcore logic supply
      • Ethernet compliant with IEEE-802.3-2002
      • USB OTG full speed or device only
      • Board connectors:USB with Micro-AB or USB Type-C™Ethernet RJ45
      • Arm® Mbed Enabled™ compliant

サンプル & 購入

製品型番
製品ステータス
Specific features
ECCN (US)
Country of Origin
WEEE Compliant
Budgetary Price (US$)*/Qty
STからオーダー
販売代理店からオーダー
NUCLEO-F756ZG
量産中
- 5A002A - true 23.0 / 1.0 購入 在庫チェック

販売代理店在庫NUCLEO-F756ZG

代理店名
地域 在庫 最小発注 パートナー企業リンク
RS COMPONENTS EUROPE 25 1 発注する
MOUSER WORLDWIDE 22 1 発注する
Farnell Element14 EUROPE 154 1 発注する

代理店レポートによる在庫データ: 2020-04-07

代理店名

RS COMPONENTS

在庫

25

Min.Order

1

地域

EUROPE 発注する

MOUSER

在庫

22

Min.Order

1

地域

WORLDWIDE 発注する

Farnell Element14

在庫

154

Min.Order

1

地域

EUROPE 発注する

代理店レポートによる在庫データ: 2020-04-07

NUCLEO-F756ZG

製品ステータス

量産中

単価(US$)

23

Budgetary Price (US$)*/Qty

23.0 / 1.0

販売代理店在庫NUCLEO-F756ZG

代理店名
地域 在庫 最小発注 パートナー企業リンク
RS COMPONENTS EUROPE 25 1 発注する
MOUSER WORLDWIDE 22 1 発注する
Farnell Element14 EUROPE 154 1 発注する

代理店レポートによる在庫データ: 2020-04-07

代理店名

RS COMPONENTS

在庫

25

Min.Order

1

地域

EUROPE 発注する

MOUSER

在庫

22

Min.Order

1

地域

WORLDWIDE 発注する

Farnell Element14

在庫

154

Min.Order

1

地域

EUROPE 発注する

代理店レポートによる在庫データ: 2020-04-07

Specific features

-

ECCN (US)

5A002A

Country of Origin

-

WEEE Compliant

true

(*)概算用の希望小売単価(US$)です。現地通貨でのお見積りについては、STのセールス・オフィスまたは販売代理店までお問い合わせください。

推奨コンテンツ

関連アプリケーション

ファクトリ・オートメーション

メディカル & ヘルスケア

開発ツール・ハードウェア

    • 製品型番

      ST-LINK server software module

      ST-LINK, ST-LINK/V2, ST-LINK/V2-1, STLINK-V3 boards firmware upgrade

      ST-LINK, ST-LINK/V2, ST-LINK/V2-1 USB driver signed for Windows7, Windows8, Windows10

評価ツール

    • 製品型番

      USI® STM32™ Nucleo expansion board for LoRa™

      netSHIELD industrial ethernet protocols expansion board for STM32 Nucleo

      STM32 Power shield, Nucleo expansion board for power consumption measurement (UM2243)

00 ファイルがダウンロード用に選択されています

技術文書

    • 概要 バージョン サイズ アクション
      DB3171
      STM32 Nucleo-144 boards
      13.0
      1.81 MB
      PDF
      DB3171

      STM32 Nucleo-144 boards

    • 概要 バージョン サイズ アクション
      TN1235
      Overview of ST-LINK derivatives
      3.0
      856.22 KB
      PDF
      TN1235

      Overview of ST-LINK derivatives

    • 概要 バージョン サイズ アクション
      UM1727
      Getting started with STM32 Nucleo board software development tools
      5.0
      2.61 MB
      PDF
      UM1974
      STM32 Nucleo-144 boards
      7.0
      2.97 MB
      PDF
      UM1727

      Getting started with STM32 Nucleo board software development tools

      UM1974

      STM32 Nucleo-144 boards

Presentations & Training Material

    • 概要 バージョン サイズ アクション
      STM32 Development Boards Portfolio 1.0
      2.98 MB
      PDF

      STM32 Development Boards Portfolio

Hardware Resources

    • 概要 バージョン サイズ アクション
      STM32 Nucleo (144 pins) gerber files 1.0
      571.13 KB
      ZIP

      STM32 Nucleo (144 pins) gerber files

    • 概要 バージョン サイズ アクション
      NUCLEO-F756ZG BOM 1.0
      43.99 KB
      ZIP

      NUCLEO-F756ZG BOM

    • 概要 バージョン サイズ アクション
      STM32 Nucleo (144 pins) schematics 1.1
      5.14 MB
      ZIP

      STM32 Nucleo (144 pins) schematics

関連資料

    • 概要 バージョン サイズ アクション
      STM32 Nucleo boards - Unified scalable offering 17.6
      913.03 KB
      PDF
      STM32 for makers - Releasing your creativity 16.3
      542.28 KB
      PDF
      STM32F730 & STM32F750 High-performance Value lines 20.01
      425.66 KB
      PDF

      STM32 Nucleo boards - Unified scalable offering

      STM32 for makers - Releasing your creativity

      STM32F730 & STM32F750 High-performance Value lines

    • 概要 バージョン サイズ アクション
      STM32 32-bit MCU family - Leading supplier of Arm® Cortex®-M microcontrollers 17.3
      1.34 MB
      PDF

      STM32 32-bit MCU family - Leading supplier of Arm® Cortex®-M microcontrollers

法務

    • 概要 バージョン サイズ アクション
      Open Reference Material License Agreement v5
      42.53 KB
      PDF
      Terms of use 1.7
      57.54 KB
      PDF

      Open Reference Material License Agreement v5

      Terms of use

製品型番 製品ステータス RoHSコンプライアンスグレード 材料宣誓書**
NUCLEO-F756ZG
量産中
Ecopack1

NUCLEO-F756ZG

Package:

Ecopack1

Material Declaration**:

Marketing Status

量産中

RoHS Compliance Grade

Ecopack1

(**) st.comで提供している材料宣誓書は、パッケージ・ファミリ内で最も一般的に使用されているパッケージに基づく汎用ドキュメントの場合があります。そのため、特定の製品では100%正確ではない可能性があります。特定の製品情報については、セールスサポートまでお問い合わせください
