EMVCo reference design for the ST25R3916B high performance NFC universal device

データブリーフのダウンロード
概要
サンプル & 購入
ソリューション
ドキュメント
CADリソース
ツール & ソフトウェア
品質 & 信頼性
はじめる
Partner products
Sales Briefcase

製品概要

概要

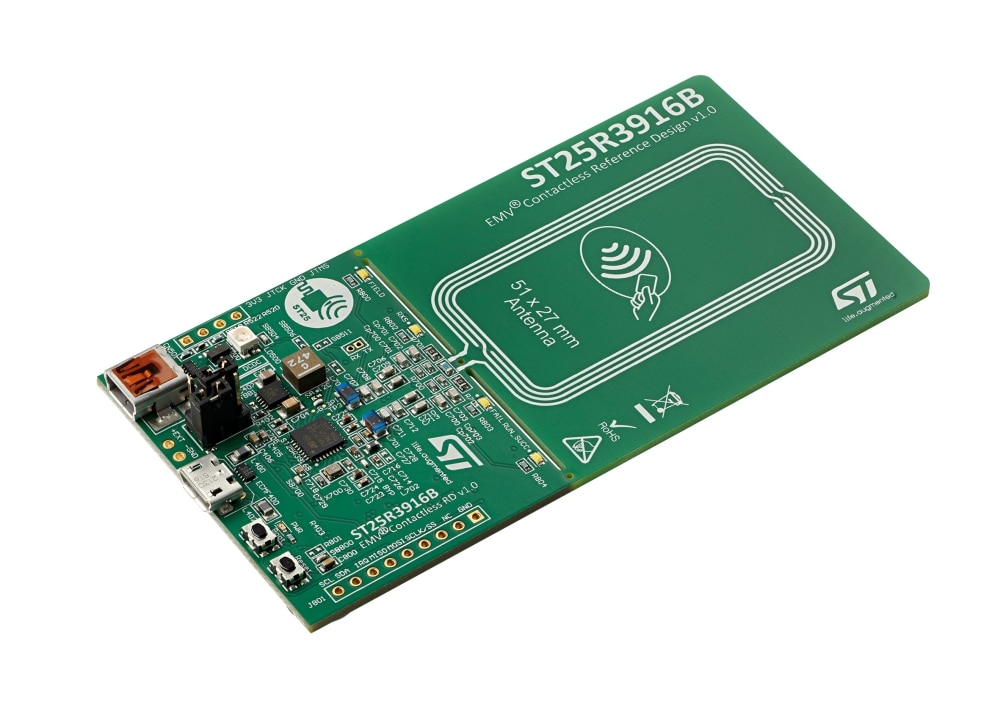

The ST25R3916B-EMVCO kit is a reference design representing the contactless part of a payment terminal, including the example code for the EMVCo level 1 stack.

The board is equipped with a small (51 mm x 27 mm) four turns RF antenna, with the option to connect customer made antennas.

The STM32L476 (packaged in a 100-pin LQFP) serves as host controller for the ST25R3916B and the connected peripherals.

  • 特徴

    • Based on the ST25R3916B NFC reader for payment, consumer and industrial applications, in QFN32, 5 mm x 5 mm package
    • ISO 14443A and ISO 14443B protocols supported
    • Dynamic power output (DPO) and active wave shaping (AWS)
    • User selectable and automatic gain control
    • 51 mm x 27 mm, four turns antenna etched on the PCB
    • STM32L476 32-bit microcontroller with 1 Mbyte embedded Flash memory, with integrated ST-LINK/V2 for programming and debugging
    • Micro-USB connector for communication with the host PC and board supply
    • Comprehensive device test environment (DTE) for controlling the EMVCo Level 1 firmware
    • EMVCo 3.1a L1 compliant

おすすめ製品

品質 & 信頼性

製品型番 マーケティング・ステータス パッケージ グレード RoHSコンプライアンスグレード WEEE Compliant 材料宣誓書**
ST25R3916B-AQET
開発中
UFQFPN 32 5x5x0.55 mm インダストリアル Ecopack2 -
ST25R3916B-EMVCO
量産中
CONTRACTS インダストリアル Ecopack2 -

ST25R3916B-AQET

Package:

UFQFPN 32 5x5x0.55 mm

Material Declaration**:

PDF XML

Marketing Status

開発中

Package

UFQFPN 32 5x5x0.55 mm

Grade

Industrial

RoHS Compliance Grade

Ecopack2

ST25R3916B-EMVCO

Package:

CONTRACTS

Material Declaration**:

Marketing Status

量産中

Package

CONTRACTS

Grade

Industrial

RoHS Compliance Grade

Ecopack2

(**) st.comで提供している材料宣誓書は、パッケージ・ファミリ内で最も一般的に使用されているパッケージに基づく汎用ドキュメントの場合があります。そのため、特定の製品では100%正確ではない可能性があります。特定の製品情報については、セールスサポートまでお問い合わせください

サンプル & 購入

Swipe or click the button to explore more details Don't show this again
製品型番
Order from distributors
STから購入
コア製品
製品ステータス
サプライヤ
ECCN (US)
ECCN (EU)
Country of Origin
Budgetary Price (US$)*/Qty
ST25R3916B-EMVCO Available at distributors

販売代理店在庫 ST25R3916B-EMVCO

販売代理店
地域 在庫 最小発注数量 パートナー企業リンク

販売代理店在庫データ:

販売代理店に在庫がない場合は、STのセールス・オフィスまでお問い合わせください

ST25R3916B
量産中
ST EAR99 NEC AUSTRIA
ST25R3916B-AQET Available at distributors

販売代理店在庫 ST25R3916B-AQET

販売代理店
地域 在庫 最小発注数量 パートナー企業リンク

販売代理店在庫データ:

販売代理店に在庫がない場合は、STのセールス・オフィスまでお問い合わせください

ST25R3916B
開発中
- EAR99 NEC CHINA

ST25R3916B-EMVCO 量産中

ECCN (US):
EAR99
Budgetary Price (US$)*/Qty:
-

製品型番:

ST25R3916B-EMVCO

コア製品:

ST25R3916B

サプライヤ:

ST

ECCN (EU):

NEC

Country of Origin:

AUSTRIA

ST25R3916B-AQET 開発中

ECCN (US):
EAR99
Budgetary Price (US$)*/Qty:
-

製品型番:

ST25R3916B-AQET

コア製品:

ST25R3916B

サプライヤ:

-

ECCN (EU):

NEC

Country of Origin:

CHINA

Swipe or click the button to explore more details Don't show this again

(*)概算用の参考価格(US$)です。現地通貨でのお見積りについては、STのセールス・オフィスまたは販売代理店までお問い合わせください。
