STDES-IOD002V1

量産中

Dual channel IO-Link device reference design based on L6364Q and STM32L051

データブリーフのダウンロード
概要
Online design
サンプル & 購入
ソリューション
ドキュメント
CADリソース
ツール & ソフトウェア
品質 & 信頼性
Partner products
Sales Briefcase

製品概要

概要

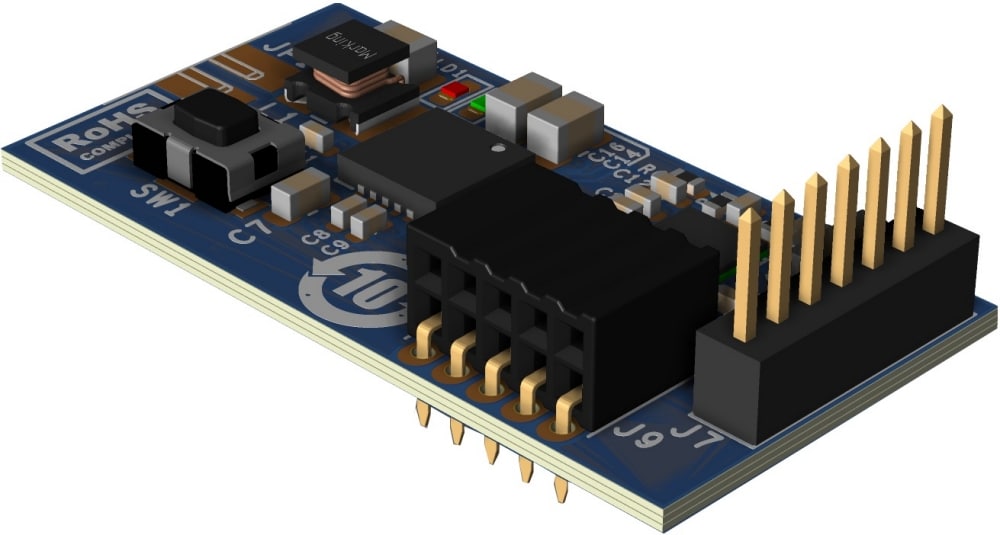

The STDES-IOD002V1 is a reference design board for a dual channel IO-Link device mounting the L6364Q transceiver, the STM32L051T8Y6TR microcontroller running STSW-IOD02L051, a 7-pin programming connector and a 10-pin expansion connector. The STDES-IOD002V1 compact size allows achieving high EMC immunity levels and makes the application suitable for the harsh industrial environments.
Thanks to a set of configurable drop jumpers and switches, combined with the source code of the STSW-IOD02L051, different configurations are possible.
The microcontroller can be programmed by a dedicated SWD 7-pin connector.
A 10-pin expansion connector allows the STDES-IOD002V1 to host external sensors with I2C control interface and up to two interrupts (e.g., IIS2MDC or ISM330DHCX).
The on-board push button is used to test the CQ line or to control the DIO line via the CTLD pin.
  • 特徴

    • 5 to 35 V operating voltage range
    • Red LED and green LED for status diagnostics
    • IO-Link demo-stack running on STM32L051T8
    • 7-pin SWD programming connector
    • 10-pin connector for external sensor connection
    • Push button for IO-Link test purposes
    • Optimized layout to enhance EMC performances:
      • Radiated Emissions (EM Fields 30 MHz-1 GHz) < 40 dB µV/m
      • Immunity to conducted disturbance (150 kHz-80 MHz) ≤ 10 V
      • Immunity to RF EM Fields (80 MHz-1 GHz) ≤ 10 V/m
      • Immunity to RF EM Fields (1 GHz-2.7 GHz) ≤ 3 V/m
      • Immunity to surge pulse (500 Ohm coupling) ≤ ± 1.4 kV
      • Immunity to ESD contact/air ≤ ±4/±8 kV
      • Immunity to burst noise ≤ ±2 kV
    • RoHS and WEEE compliant
