STEVAL-ILD003V2

量産中
Design Win

Analog wall dimmer for CFL/LED lamps based on the TS820 (USA version 110 V)

データブリーフのダウンロード Order Direct

製品概要

概要

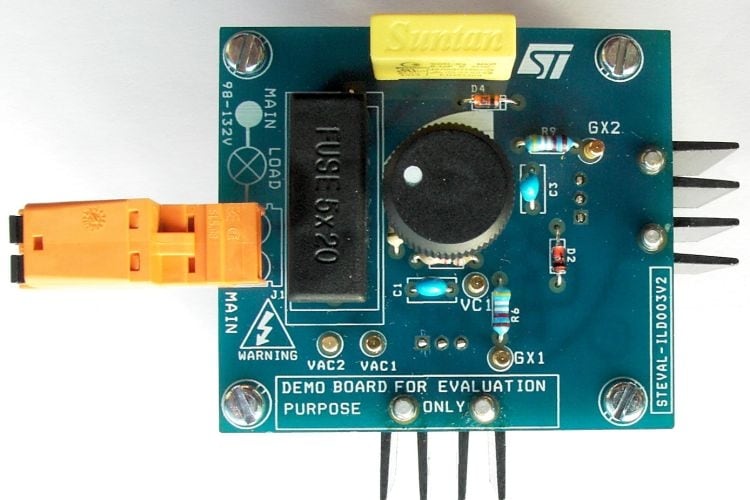

The STEVAL-ILD003V2 demonstration board is designed to propose a low-cost analog dimmer topology using a sensitive SCR TS820-600FP. The dimmer can drive typical low-consumption lamps, particularly CFL and LED dimmable lamps.

Through-hole technology is used for the most important components such as LC filter, gate resistor, turn-on delay capacitor, etc., in order to allow board modification, if needed.

The STEVAL-ILD003V2 eliminates flickering thanks to its continuous current applied through the sensitive SCR gate. This dimmer could easily replace a standard low-cost analog Triac light dimmer using a Diac-controlled circuit.

  • 特徴

    • Operation for 2-wire wall dimmer
    • Leading-edge control (compatible with all lamps commonly found on the market)
    • Operation on 120 V line rms voltage (98 to 132 V) and 50 Hz or 60 Hz line frequency
    • Dimmable power range with halogen, CFL and LED lamps (with 27 °C/W heatsinks mounted on SCRs12:
      • 3 to 350 W for 110/120 V rms line
    • Maximum operating ambient temperature:60 °C
    • Power efficiency @ 350 W / 120 V > 98.5%
    • Standby losses @ 120 V < 0.3 W (could be reduced to 0 if potentiometer features a mechanical switch to open the circuit at minimum setting)
    • RoHS compliant
    • Compliance with EMC standards
      • IEC 61000-4-4: criteria A for more than 4 kV

品質 & 信頼性

製品型番 マーケティング・ステータス パッケージ グレード RoHSコンプライアンスグレード WEEE Compliant 材料宣誓書**
STEVAL-ILD003V2
量産中
CARD インダストリアル Ecopack2 -

STEVAL-ILD003V2

Package:

CARD

Material Declaration**:

Marketing Status

量産中

Package

CARD

Grade

Industrial

RoHS Compliance Grade

Ecopack2

(**) st.comで提供している材料宣誓書は、パッケージ・ファミリ内で最も一般的に使用されているパッケージに基づく汎用ドキュメントの場合があります。そのため、特定の製品では100%正確ではない可能性があります。特定の製品情報については、セールスサポートまでお問い合わせください
