STEVAL-ILL021V1

Active

LCD panels backlight demonstration board based on the LED7707

データブリーフのダウンロード

Order from our eStore and our distributors

購入
概要
ツール & ソフトウェア
リソース
ソリューション
品質 & 信頼性
Sales Briefcase
eDesignSuite
Get Started
サンプル & 購入
Partner products

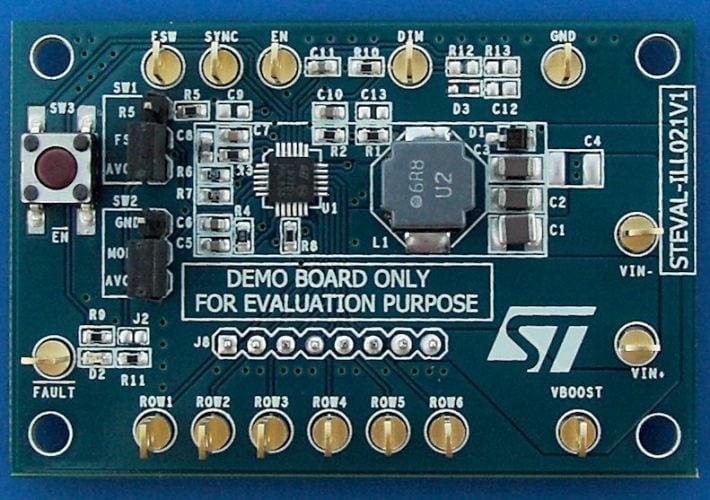

  • This demonstration boards is based on the LED7707 and implements a high efficiency monolithic boost converter and six controlled current generators (rows) specifically designed to supply LEDs arrays used in the backlight of LCD panels.

    The device can manage an output voltage up to 36 V (i.e. ten white-LEDs per row).
    The generators can be externally programmed to sink up to 85 mA and can be dimmed via a PWM signal (1% of minimum dimming duty cycle at 1kHz can be managed).
    The device allows to detect and manage the open and shorted LED faults and to let unused rows floating.
    Basic protections (output overvoltage, internal MOSFET overcurrent and thermal shutdown) are provided.

    主な特徴

    • Features boost section4.5 V to 36 V input voltage rangeinternal power MOSFETinternal +5 V LDO for device supplyup to 36 V output voltageconstant frequency peak current-mode control250 kHz to 1 MHz adjustable switching frequencyexternal sync for multi-device applicationpulse-skip power saving mode at light loadprogrammable soft-startprogrammable OVP protectionsingle ceramic output capacitornon-latched thermal shutdown
    • RoHS compliant
    • Features backlight driver sectionsix rows with 85 mA maximum current capability (adjustable)up to 10 white LEDs per rowrows disable optionless than 10 μs minimum dimming time±2.0% current matching between rowsLED failure (open and short circuit) detection

サンプル & 購入

製品型番
コア製品
製品ステータス
概算価格(USS)
Quantity
ECCN (US)
Country of Origin
販売代理店からオーダー
STからオーダー
STEVAL-ILL021V1 LED7707
Active
59.0 1 EAR99 ITALY 在庫チェック

Distributor availability ofSTEVAL-ILL021V1

代理店名
地域 在庫 最小発注 Third party link
MOUSER WORLDWIDE 5 1 Order Now
Farnell Element14 EUROPE 6 1 Order Now

代理店レポートによる在庫データ: 2020-01-27

代理店名

MOUSER

在庫

5

Min.Order

1

地域

WORLDWIDE Order Now

Farnell Element14

在庫

6

Min.Order

1

地域

EUROPE Order Now

代理店レポートによる在庫データ: 2020-01-27

購入

STEVAL-ILL021V1

コア製品

LED7707

製品ステータス

Active

Unit Price (US$)

59.0*

Distributor availability ofSTEVAL-ILL021V1

代理店名
地域 在庫 最小発注 Third party link
MOUSER WORLDWIDE 5 1 Order Now
Farnell Element14 EUROPE 6 1 Order Now

代理店レポートによる在庫データ: 2020-01-27

代理店名

MOUSER

在庫

5

Min.Order

1

地域

WORLDWIDE Order Now

Farnell Element14

在庫

6

Min.Order

1

地域

EUROPE Order Now

代理店レポートによる在庫データ: 2020-01-27

Unit Price (US$)

59

Quantity

1

ECCN (US)

EAR99

Country of Origin

ITALY

(*) Suggested Resale Price per unit (USD) for BUDGETARY USE ONLY. For quotes, prices in local currency, please contact your local ST Sales Office  or our Distributors
