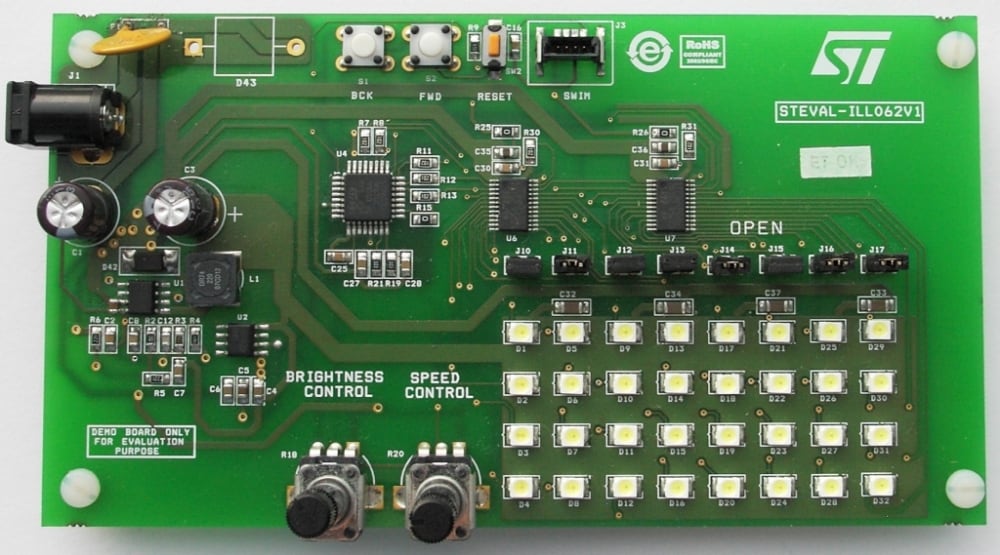

  • The STEVAL-ILL062V1 evaluation board is a high brightness LED array driver application based on the 16 channel, constant current LED sink driver STP16CPC26 from STMicroelectronics.

    The LED driver is configured and controlled through an 8-bit STM8S microcontroller via SPI interface.
    The industrial-grade L7981D DC-DC converter provides the voltages and power for the overall functioning of the board.

    主な特徴

    • Demonstrates pre-configured patterns (with adjustable brightness/speed) such as rolling text, wave effect, dot sequence, etc.
    • LED test points
    • Potentiometer to change brightness and speed of patterns
    • SWIM connector to program microcontroller
    • Push buttons (backward/forward) to change between modes
    • DC supply connector: 6 V - 24 V
    • 32 white LEDs
    • RoHS compliant

サンプル & 購入

製品型番
コア製品
製品ステータス
概算価格(USS)
Quantity
ECCN (US)
Country of Origin
販売代理店からオーダー
STからオーダー
STEVAL-ILL062V1 STP16CPC26
Active
46 1 EAR99 ITALY 在庫チェック

Distributor availability ofSTEVAL-ILL062V1

代理店名
地域 在庫 最小発注 Third party link
DIGIKEY WORLDWIDE 9 1 Order Now
RS COMPONENTS EUROPE 1 1 Order Now
Farnell Element14 EUROPE 3 1 Order Now

代理店レポートによる在庫データ: 2020-01-21

代理店名

DIGIKEY

在庫

9

Min.Order

1

地域

WORLDWIDE Order Now

RS COMPONENTS

在庫

1

Min.Order

1

地域

EUROPE Order Now

Farnell Element14

在庫

3

Min.Order

1

地域

EUROPE Order Now

代理店レポートによる在庫データ: 2020-01-21

STEVAL-ILL062V1

コア製品

STP16CPC26

製品ステータス

Active

Unit Price (US$)

46.0*

Distributor availability ofSTEVAL-ILL062V1

代理店名
地域 在庫 最小発注 Third party link
DIGIKEY WORLDWIDE 9 1 Order Now
RS COMPONENTS EUROPE 1 1 Order Now
Farnell Element14 EUROPE 3 1 Order Now

代理店レポートによる在庫データ: 2020-01-21

代理店名

DIGIKEY

在庫

9

Min.Order

1

地域

WORLDWIDE Order Now

RS COMPONENTS

在庫

1

Min.Order

1

地域

EUROPE Order Now

Farnell Element14

在庫

3

Min.Order

1

地域

EUROPE Order Now

代理店レポートによる在庫データ: 2020-01-21

Unit Price (US$)

46

Quantity

1

ECCN (US)

EAR99

Country of Origin

ITALY

(*) Suggested Resale Price per unit (USD) for BUDGETARY USE ONLY. For quotes, prices in local currency, please contact your local ST Sales Office  or our Distributors

推奨コンテンツ

ソフトウェア製品

00 ファイルがダウンロード用に選択されています

技術文書

    • 概要 Version Size Action
      DB2219
      High brightness LED array driver based on the STP16CPC26
      1.0
      201.87 KB
      PDF
      DB2219

      High brightness LED array driver based on the STP16CPC26

ハードウェアリソース

    • 概要 Version Size Action
      STEVAL-ILL062V1 gerber files 1.0
      136.18 KB
      ZIP

      STEVAL-ILL062V1 gerber files

    • 概要 Version Size Action
      STEVAL-ILL062V1 BOM 1.0
      259.48 KB
      PDF

      STEVAL-ILL062V1 BOM

    • 概要 Version Size Action
      STEVAL-ILL062V1 schematic 1.0
      156.25 KB
      PDF

      STEVAL-ILL062V1 schematic

法務

    • 概要 Version Size Action
      Evaluation products license agreement 1.6
      74.12 KB
      PDF

      Evaluation products license agreement

製品型番 製品ステータス パッケージ グレード RoHSコンプライアンスグレード WEEE Compliant 材料宣誓書**
STEVAL-ILL062V1
Active
CARD インダストリアル Ecopack2 -

STEVAL-ILL062V1

Package:

CARD

Material Declaration**:

Marketing Status

Active

Package

CARD

Grade

Industrial

RoHS Compliance Grade

Ecopack2

(**) st.comで提供している材料宣誓書は、パッケージ・ファミリ内で最も一般的に使用されているパッケージに基づく汎用ドキュメントの場合があります。そのため、特定の製品では100%正確ではない可能性があります。特定の製品情報については、セールスサポートまでお問い合わせください
