STEVAL-ILL076V2

Active

18 W wide input range ultra slim flyback converter using HVLED001A quasi resonant flyback controller and STD8N80K5

データブリーフ ダウンロード

Order from our eStore and our distributors

Buy now
概要
ツール & ソフトウェア
リソース
ソリューション
品質 & 信頼性
Sales Briefcase
eDesignSuite
Get Started
サンプル & 購入
Partner products

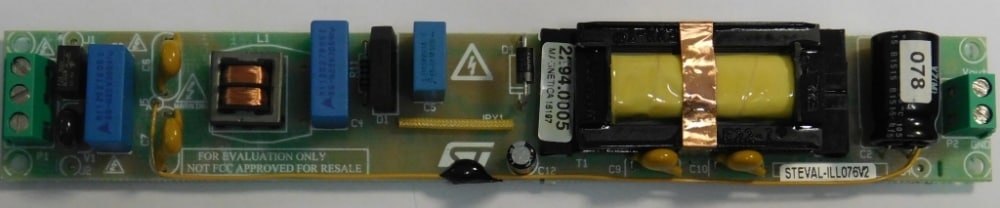

  • This board implements an offline power converter based on a single stage high-PF flyback topology using the HVLED001A controller.

    A very slim form factor is achieved with innovative magnetic componentry.
    The output voltage is controlled by the primary side, thus reducing the need for costly opto-couplers. The HVLED001A PSR precision and the innovative structure of the transformer makes for highly accurate output voltage regulation against load and line changes.
    A very high efficiency is obtained and a full set of protections including output short circuit and input overvoltage is included.
    Conducted EMI is pre-screened and clearances and creepage distances adhere to EN60950 safety requirements.
    Power factor and THD are optimized to be respectively higher than 0.95 and lower than 10% at full load over the entire input voltage range.
    The main application for this converter is for bus power supplies in a LED string driver providing 4 kV isolation.

    主な特徴

    • Input voltage: Vin: 90 – 264 Vrms, f: 45 – 66 Hz
    • Output power:
      • 18 W at wide input range
      • 40 W at European input range
    • Output voltage: 56 V ±5 %
    • High power factor, low THD
    • No-load: better than 400 mW at 230 Vin
    • Full load efficiency: greater than 92 %
    • Short circuit protection with auto restart
    • EMI: pre-compliant with EN55022 (B) limits
    • Safety: complies with EN60950
    • Dimensions: 183 mm x 28 mm x 17 mm
    • PCB: single sided, 35 µm, FR4, mixed PTH/SMD
    • RoHS compliant

サンプル & 購入

製品型番
コア製品
製品ステータス
概算価格(USS)
Quantity
ECCN (US)
Country of Origin
販売代理店からオーダー
STからオーダー
STEVAL-ILL076V2 HVLED001A; STD8N80K5
Active
112.0 1 EAR99 ITALY 在庫チェック

Distributor availability ofSTEVAL-ILL076V2

代理店名
地域 在庫 最小発注 Third party link
DIGIKEY WORLDWIDE 14 1 Order Now
Farnell Element14 EUROPE 10 1 Order Now

代理店レポートによる在庫データ: 2020-01-23

代理店名

DIGIKEY

在庫

14

Min.Order

1

地域

WORLDWIDE Order Now

Farnell Element14

在庫

10

Min.Order

1

地域

EUROPE Order Now

代理店レポートによる在庫データ: 2020-01-23

購入

STEVAL-ILL076V2

コア製品

HVLED001A; STD8N80K5

製品ステータス

Active

Unit Price (US$)

112.0*

Distributor availability ofSTEVAL-ILL076V2

代理店名
地域 在庫 最小発注 Third party link
DIGIKEY WORLDWIDE 14 1 Order Now
Farnell Element14 EUROPE 10 1 Order Now

代理店レポートによる在庫データ: 2020-01-23

代理店名

DIGIKEY

在庫

14

Min.Order

1

地域

WORLDWIDE Order Now

Farnell Element14

在庫

10

Min.Order

1

地域

EUROPE Order Now

代理店レポートによる在庫データ: 2020-01-23

Unit Price (US$)

112

Quantity

1

ECCN (US)

EAR99

Country of Origin

ITALY

(*) Suggested Resale Price per unit (USD) for BUDGETARY USE ONLY. For quotes, prices in local currency, please contact your local ST Sales Office  or our Distributors
