製品概要

概要

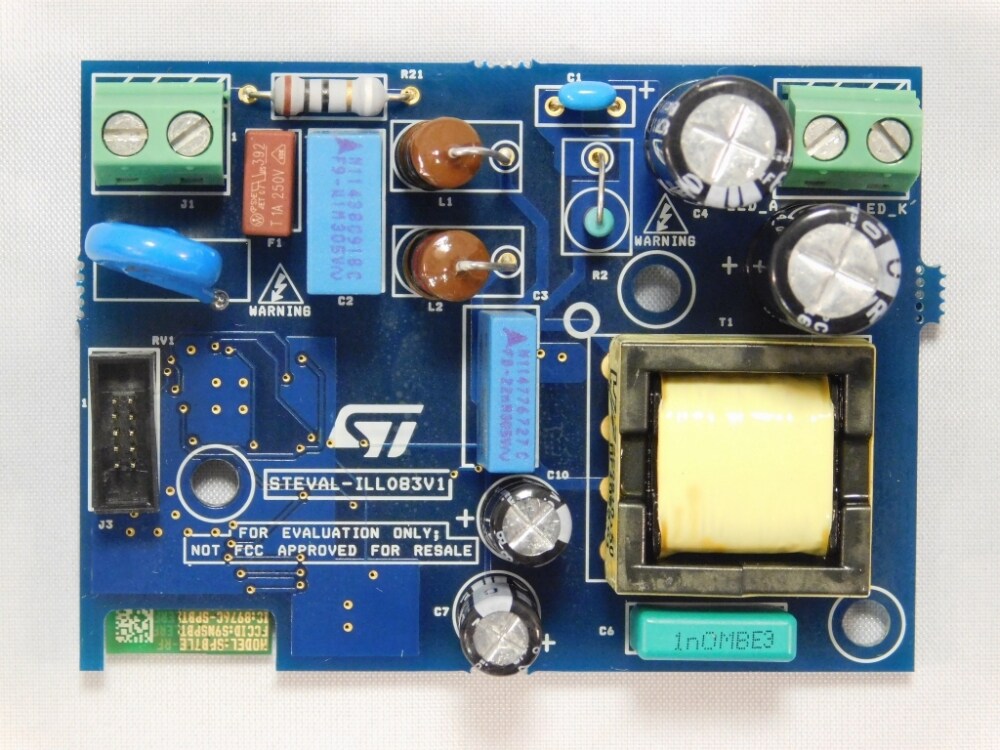

The STEVAL-ILL083V1 evaluation board is an offline LED driver based on HVLED815PF and SPBTLE-RF very low power module for Bluetooth Smart v4.1 connectivity. The interfacing between the HVLED815PF and the SPBTLE-RF is managed by a STM32L0. The microcontroller and the connectivity module are supplied by the LED driver through the primary side auxiliary winding.

The embedded SPBTLE-RF Bluetooth v4.1 module lets you control the STEVAL-ILL083V1 board through the Smart Home Lighting Android™ application and can help reduce development and certification time.

The board can also be rendered visible to cloud applications with the addition of a wireless bridge.

  • 特徴

    • LED driver main features
      • 10 W flyback converter with quasi-resonant operation
      • Primary side regulation, no optocoupler required
      • High power factor and low THD
      • Open/short LED management
      • ±1% LED current regulation
      • Dimming range: 2.5% to 100%
    • BLE connectivity main features
      • Works with Android App - Smart Home Lighting
      • Allows lamp remote power-on / power-off
      • Allows lamp remote dimming
    • Standby power consumption: <0.5 W
    • RoHS compliant

おすすめ製品

All tools & software

    • 製品型番
      ステータス
      概要
      タイプ
      サプライヤ

      STSW-ILL083V1

      量産中

      STSW-ILL083V1 firmware

      評価ツール用ソフトウェア ST
      STSW-ILL083V1

      概要:

      STSW-ILL083V1 firmware

品質 & 信頼性

製品型番 マーケティング・ステータス パッケージ グレード RoHSコンプライアンスグレード WEEE Compliant 材料宣誓書**
STEVAL-ILL083V1
NRND
CARD インダストリアル Ecopack2 -

STEVAL-ILL083V1

Package:

CARD

Material Declaration**:

Marketing Status

NRND

Package

CARD

Grade

Industrial

RoHS Compliance Grade

Ecopack2

(**) st.comで提供している材料宣誓書は、パッケージ・ファミリ内で最も一般的に使用されているパッケージに基づく汎用ドキュメントの場合があります。そのため、特定の製品では100%正確ではない可能性があります。特定の製品情報については、セールスサポートまでお問い合わせください
