STEVAL-POE006V1

量産中
Design Win

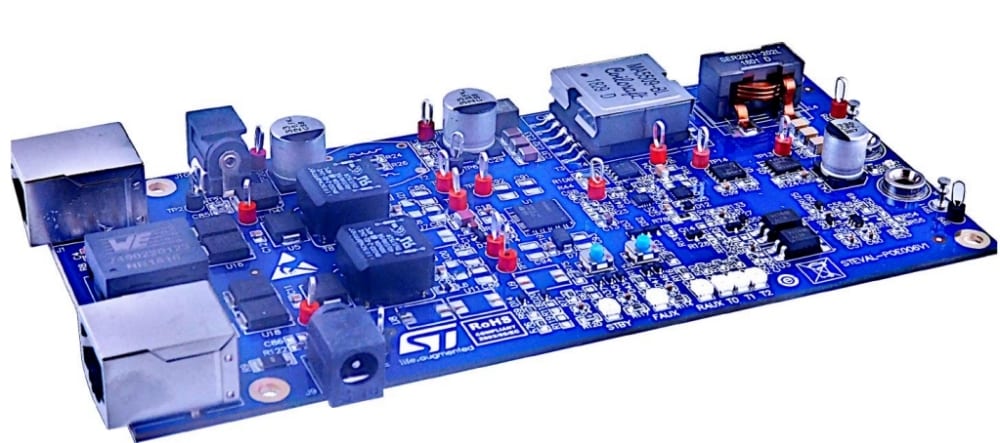

3.3V/20A, active clamp forward converter, Power Over Ethernet (PoE) IEEE 802.3bt compliant reference design

データブリーフのダウンロード Order Direct

製品概要

概要

This reference design represents a 3.3 V, 20 A converter solution ideal for various applications including wireless access points, supplied with a PoE-PD interface and a DC-DC active clamp forward converter.

The PoE-PD interface is based on the PM8805 system in package device with two active bridges and an IEEE 802.3bt compliant Powered Device (PD) interface. It can be used in all medium-to-high power 2P and 4P high efficiency PoE and PoE+ applications.

The DC-DC active clamp forward converter is designed around the PM8804 PWM controller, which is an integrated solution for smart and efficient 48 V converters, featuring a programmable oscillator for the switching frequency, adjustable slope compensation, dual complementary low-side drivers with programmable dead time, programmable soft start, soft turn off and a programmable current sense blanking time.

  • 特徴

    • Features of the PM8805 PoE-PD interface:
      • System in package integrating a double active bridge, a hot-swap MOSFET and a PoE-PD
      • Supports legacy high power, 4-pair applications
      • 100 V N-ch MOSFETs with 0.2 Ω total path resistance for each active bridge
      • Identifies which kind of PSE (standard or legacy) it is connected to and provides successful IEEE 802.3af/at/bt classification indication as a combination of the T0, T1 and T2 signals (open drain)
      • Smart operation mode selection through the STBY, FAUX and RAUX control signals
      • QFN 56 8x8mm package with 43 pins and 6 exposed pads
    • Features of the PM8804 PWM controller:
      • PWM peak current mode controller
      • Input operating voltage up to 75 V
      • Internal high voltage start up regulator with 20 mA capability
      • Programmable fixed frequency up to 1 Mhz
      • Soft startup with settable time
      • Soft turn off (optionally disabled)
      • Dual 1 APK, low side complementary gate drivers
      • GATE2 can be turned off for reduced consumption
      • 80% maximum duty cycle with internal slope compensation
      • QFN 16 3x3mm package with exposed pad

品質 & 信頼性

製品型番 マーケティング・ステータス パッケージ グレード RoHSコンプライアンスグレード WEEE Compliant 材料宣誓書**
STEVAL-POE006V1
量産中
CARD インダストリアル Ecopack2 はい

STEVAL-POE006V1

Package:

CARD

Material Declaration**:

Marketing Status

量産中

Package

CARD

Grade

Industrial

RoHS Compliance Grade

Ecopack2

(**) st.comで提供している材料宣誓書は、パッケージ・ファミリ内で最も一般的に使用されているパッケージに基づく汎用ドキュメントの場合があります。そのため、特定の製品では100%正確ではない可能性があります。特定の製品情報については、セールスサポートまでお問い合わせください

サンプル & 購入

Swipe or click the button to explore more details Don't show this again
製品型番
製品ステータス
Budgetary Price (US$)*/Qty
STから購入
Order from distributors
パッケージ
梱包タイプ
RoHS
Country of Origin
ECCN (US)
ECCN (EU)
サプライヤ
コア製品
Board production status
STEVAL-POE006V1
Available at distributors

販売代理店在庫 STEVAL-POE006V1

販売代理店
地域 在庫 最小発注数量 パートナー企業リンク

販売代理店在庫データ:

販売代理店に在庫がない場合は、STのセールス・オフィスまでお問い合わせください

STEVAL-POE006V1 量産中

Budgetary Price (US$)*/Qty:
-
パッケージ:
梱包タイプ:
RoHS:
Country of Origin:
ECCN (US):
ECCN (EU):

製品型番:

STEVAL-POE006V1

サプライヤ:

ST

コア製品:

PM8804, PM8805

Board production status:

-

販売代理店

販売代理店在庫データ:

Swipe or click the button to explore more details Don't show this again

(*)概算用の参考価格(US$)です。現地通貨でのお見積りについては、STのセールス・オフィスまたは販売代理店までお問い合わせください。
