製品概要
概要
The MASTERGAN7 is an advanced power system-in-package integrating two enhancement mode GaN transistors in a half-bridge configuration driven by a high-voltage, high frequency gate driver.
The integrated power GaNs have typical RDS(ON) of 270 mΩ and 650 V drain source blocking voltage.
The MASTERGAN7 features linear regulators on both the lower and upper driving sections to optimize driving efficiency. The high side of the embedded gate driver can be supplied by the integrated bootstrap diode. The interlocking function avoids cross-conduction conditions.
The advanced driver section, thanks to small propagation delay, very short wake-up time, and short, minimum on-times, enables high frequency switching operation.
The extended range of input pins as well as the remote signaling pin (FLT) allow easy interfacing with controllers, microcontrollers, or DSP units. The standby pin allows to reduce the power consumption of the device during inactive periods.
The MASTERGAN7 operates in the industrial temperature range, -40 °C to 125 °C.

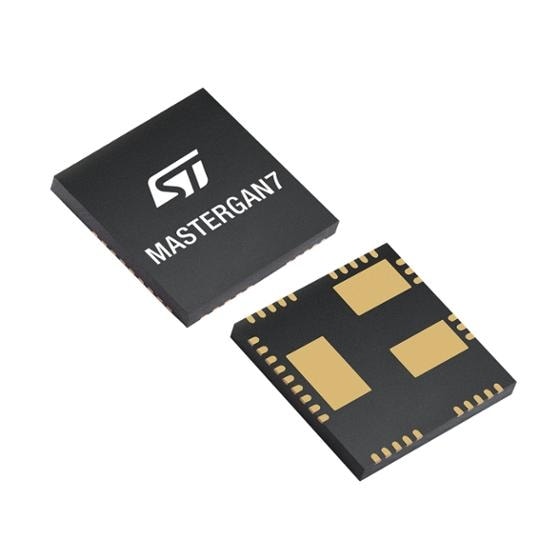

The device is available in a compact 9x9x1 mm QFN package.
-
特徴
- Power system-in-package integrating 650 V GaN transistors half-bridge with high-voltage gatedriver
- 270 mΩ typ low-side and high-side RDS(ON) with IDS(MAX) = 6 A
- Linear regulators to regulate high-side and low-side driver supply voltage
- Overall driver’s propagation delay of 45 ns and 35 ns minimum pulse
- Very fast wake-up time of high-side driver
- Externally adjustable turn-on resistors
- UVLO protection on VCC and high-side driver supply voltage
- Interlocking function
- Dedicated pins for standby and shutdown with fault pin for remote signal
- 3.3 V to 15 V (typ.) compatible inputs with hysteresis and pull-down
- Thermal shutdown protection
