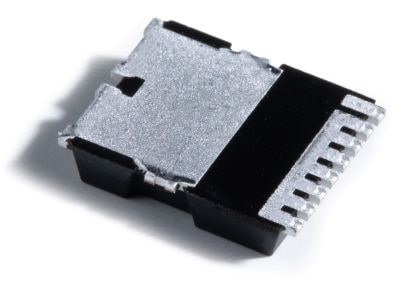

高出力アプリケーション向けの熱効率のよい表面実装型リードレスTO-LLパッケージ
TO-LLパッケージは、熱管理、電流能力、およびPCBスペースの間で優れたバランスを実現します。TO-LLパッケージの低いRthj-ambをサーマル･ビアとホスト･ボードの底部ヒートシンクに統合することにより、設計時にSMDやスルーホール･パッケージと比べてPCBスペースを縮小し、熱管理を効率化できます。
また、パッケージの追加のケルビン･ソース･リードにより、ターンオン / ターンオフ･スイッチング損失が減少するため、高効率な設計も可能になります。
もう1つの重要な特徴は、ドレインとソース･パッド間の2.7mmの沿面距離です。これにより、デバイスのブレークダウン定格を超える電圧イベントによって引き起こされる障害に対して優れた絶縁と保護を確保できます。
STは、サーバ、通信データ･センター、スイッチング電源、ソーラー･マイクロインバータ向けに、TO-LLパッケージに格納されたMDmesh M6（600V）およびMDmesh DM6（600V～650V）スーパージャンクション型MOSFETを提供しています。TO-LLパッケージのデバイスのアプリケーション範囲は、最新のMDmesh M9およびDM9シリーズSTPOWER MOSFETの追加によって拡大されることになります。
また、パッケージの追加のケルビン･ソース･リードにより、ターンオン / ターンオフ･スイッチング損失が減少するため、高効率な設計も可能になります。
もう1つの重要な特徴は、ドレインとソース･パッド間の2.7mmの沿面距離です。これにより、デバイスのブレークダウン定格を超える電圧イベントによって引き起こされる障害に対して優れた絶縁と保護を確保できます。
STは、サーバ、通信データ･センター、スイッチング電源、ソーラー･マイクロインバータ向けに、TO-LLパッケージに格納されたMDmesh M6（600V）およびMDmesh DM6（600V～650V）スーパージャンクション型MOSFETを提供しています。TO-LLパッケージのデバイスのアプリケーション範囲は、最新のMDmesh M9およびDM9シリーズSTPOWER MOSFETの追加によって拡大されることになります。
主な特徴とメリット
- 同じ内部面積のD2PAKと比べてプリント基板の占有面積を削減
- 薄型化：2.3mm
- 大型の放熱ドレイン･パッド
アプリケーション例
- 追加のケルビン･ソース･ピン
- 長い沿面距離：2.7mm
5Gデータ･センター
サーバ & 通信スイッチング電源
太陽光発電
