製品概要
概要

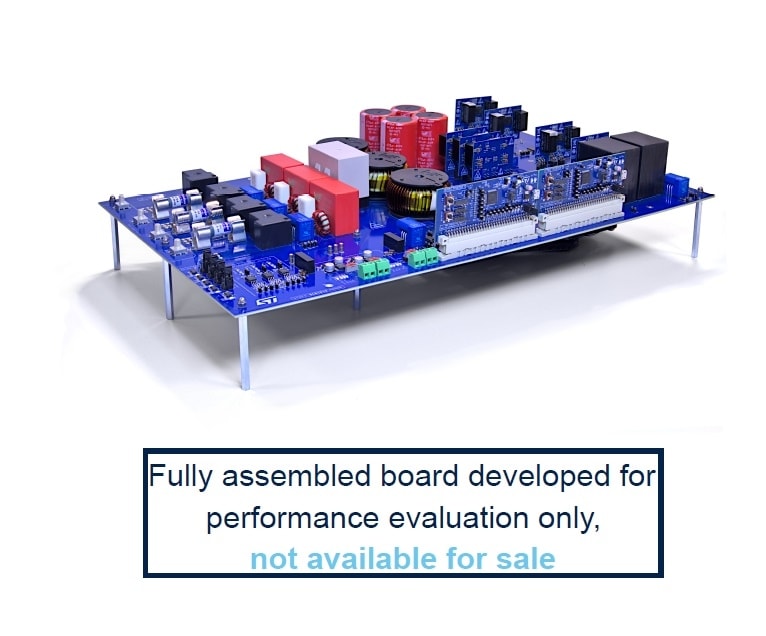

The STDES-BCBIDIR is an 11 kW bidirectional battery charger and represents a complete solution for high voltage charging in both the industrial and automotive fields.
It consists of two power stages: a PFC and an isolated DC-DC stage. The PFC is based on a three-phase full-bridge topology.
The structure of the DC-DC section can be configured in DAB or CLLC topologies thanks to the external connection of the resonant cell.
Both stages are based on the ACEPACK DMT-32 SiC power module. The solution uses two control boards for the PFC and DC-DC stages respectively. The control board is based on the STM32G474RE microcontroller.
The PFC stage operating frequency is 70 kHz. The DC-DC stage is operating at fixed switching frequency (100kHz) or variable switching frequency (82 to 235 kHz), respectively in DAB or CLLC topology.
A system peak efficiency greater than 96% was achieved for the design in direct mode.
-
特徴
- PFC stage: 3-phase, 2-level bidirectional AC-DC power converter
- Rated nominal AC voltage: 400 Vac at 50Hz
- Rated nominal DC voltage: 800 Vdc
- Nominal power: 11 kW
- Rectifier mode:
Power factor: PF > 0.99 Inrush current control and soft startup - Inverter mode:
Active and reactive power control Integrated grid connection solution
- DC-DC stage: dual active bridge (DAB)/CLLC power converter
- Nominal DC input voltage: 800 V
- Nominal DC output voltage: 550 to 850 V
- DAB switching frequency: 100 kHz
- CLLC switching frequency range: 82 to 235 kHz
- Power section based on SiC power modules
- ACEPACK DMT-32 power module for high integration level
- High frequency operation for weight and size reduction
- Bidirectional capabilities
- DAB soft switching behavior enabled by enhanced modulation techniques management
- PFC stage: 3-phase, 2-level bidirectional AC-DC power converter
