製品概要
概要
The main objective of the STDES-MB2095 reference design is to provide a board for exploring and demonstrating the different possibilities offered by the STM32U3 series.
The board has a strong educational focus and consists of different, separable parts that can be used as standalone boards. It includes various STMicroelectronics components and can be used on its own or connected to a solderless breadboard, Qwiic boards, or selected SparkFun MicroMod carrier boards.
Using LEDs, a programmable demo displays the built-in sensors in standalone mode and allows control through a USB cable connected to a console application. Programming ARDUINO® and C applications is possible through USB or with an STLINK-V3MINIE debugger (not included).
-
特徴
- Includes ST state-of-the-art patented technology
- Main features
- STM32U385VGI6Q ultralow-power microcontroller (96 MHz, 1‑Mbyte flash memory, 256‑Kbyte SRAM, BGA100 package)
- 3.3 V linear regulator (can be changed to 1.8 V with soldering rework)
- 6 user LEDs, of which 4 are PWM-dimmable
- Power LED
- 5-way analog joystick (connected to an STM32 ADC channel pin)
- Ultralow-power 3-axis MEMS accelerometer with embedded temperature sensor
- 1×1 Time-of-Flight (ToF) sensor with extended range measurement
- Low-power, high-sensitivity infrared (IR) sensor
- Omnidirectional digital microphone (connected to STM32U3 audio digital filter (ADF))
- 32-Mbit Quad-SPI EEPROM
- Dual OPAMP (can be used with a breadboard, or as a voltage follower to an ADC input or DAC output)
- USB-C® support

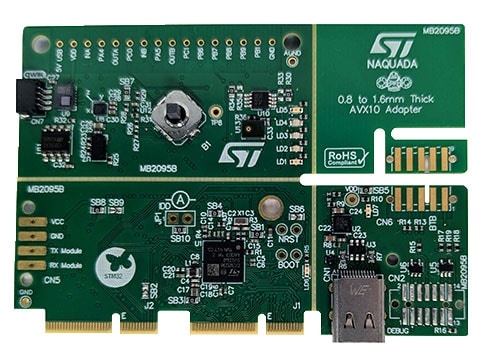

- Manually breakable board, composed of three main parts:
- Peripheral board
- SparkFun MicroMod-compatible MCU board
- USB power adapter board with a linear regulator and debug connectors
- Connectors
- 16-pin header to connect a solderless prototyping board or an electronic paper with silver pen
- Generic 3.3 V RS232 serial interface connector with power and ground
- 3.3 V Qwiic expansion connector
- SparkFun MicroMod M.2 expansion connector
- Board-to-board debug connector for STLINK-V3MINIE
- ST M.2 connector
- USB Type-C® power input connector
- STDC14 debug connector (unsoldered)
- ソフトウェア
- Comprehensive free software libraries and examples available with the STM32CubeU3 MCU Package
- Support of a wide choice of integrated development environments (IDEs), including IAR Embedded Workbench®, MDK-ARM, and STM32CubeIDE.
