ST25R210
量産中
Education Design Win
産業、コンスーマ応用向けNFCリーダライタIC

Download datasheet Order Direct

製品概要

主な利点

Aliro対応アクセス制御

コスト重視の設計に最適な高性能NFCリーダライタIC(最大1.6W)

10年間の長期供給保証プログラム

長期供給体制で、製品の継続的な展開をスムーズに実現

省スペース設計に最適

市場最小パッケージ(QFN28:4mm × 4mm)

概要

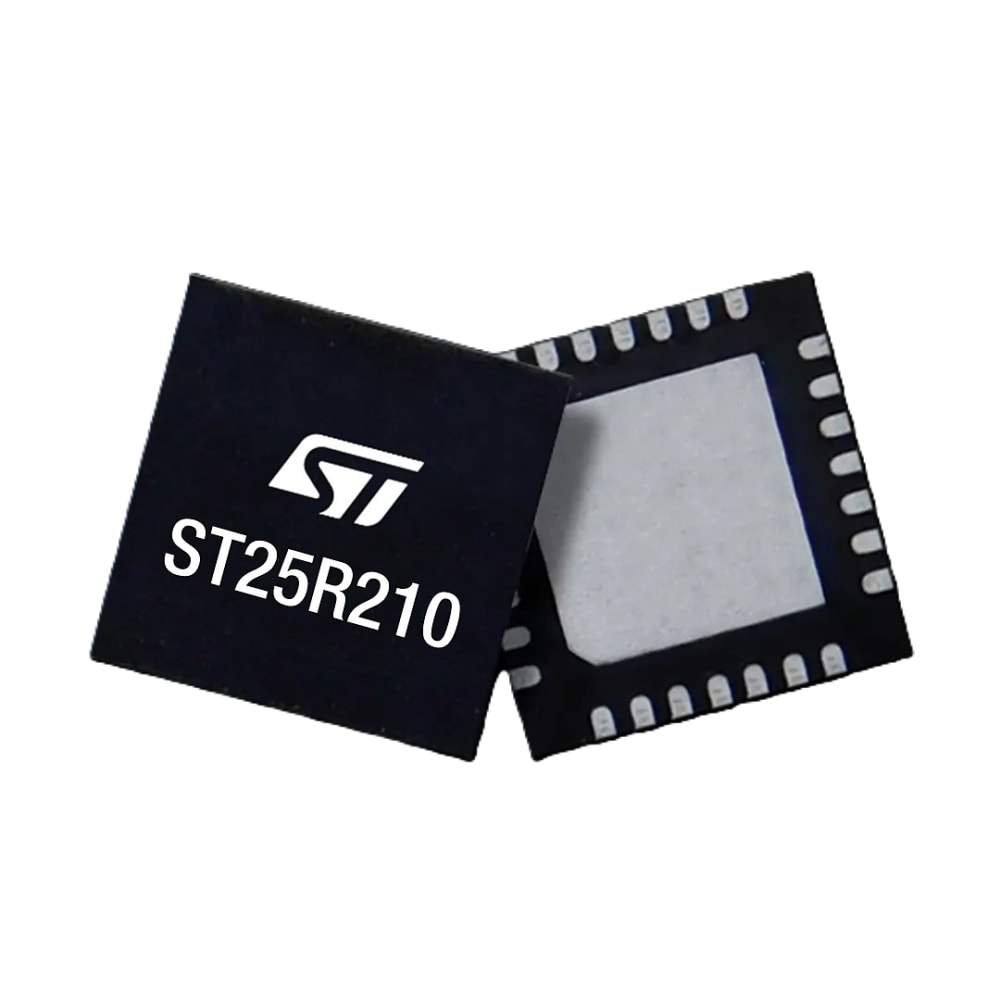

この汎用NFCリーダライタICは、4mm x 4mmのコンパクトなパッケージで高性能を実現し、非接触通信の利便性と機能をさまざまなエンド・アプリケーションに提供します。特にコンスーマ向けおよび産業用の最終製品に最適化されています。

ST25R210製品は、NFCイニシエータ、NFCターゲット、NFCリーダライタ、およびNFCカード・エミュレーション動作をサポートするNFCユニバーサル・デバイスです。最大1.6Wの高出力により、小型アンテナのアプリケーションへの実装が容易です。このリーダライタICは読取り範囲に優れており、改善された低消費電力カード検出(LPCD)が搭載され、電磁誘導式ウェイクアップ・モードでの検出範囲が拡大されています。この低消費電力ウェイクアップ・モードの間、システムはタグの接近や取外しを検出します。RC発振器とプログラム可能なタイマを内蔵しており、ウェイクアップ・モード時にカードまたはスマートウォッチや電話のような他のNFC対応デバイスを自動的にスキャンします。

STのノイズ抑制レシーバ(NSR)技術に支えられた高感度性能により、ノイズの多い環境でも正常な読み取りを実現します。

ST25R210製品には高度なアナログ・フロントエンド(AFE)と、高ビットレート対応を含むNFC-A/B(ISO14443 A/B)リーダ、NFC-F(Felica™)リーダ、最大212kbpsのNFC-V(ISO15693)リーダ、およびNFC-A / NFC-Fカード・エミュレーション向けの高集積データ・フレーミング・システムが搭載されています。

ST25R210デバイスは、アンテナ信号の実数部と虚数部を表すIおよびQチャネルの測定を行うことで、長距離低消費電力カード検出を提供します。このアプローチにより消費電力を最小限に抑えます。広い電源電圧範囲(2.7V~5.5V)、動作時周囲温度範囲(-40℃~+105℃)、広いペリフェラルI/O電圧範囲(1.65V~5.5V)で動作します。高出力のRF、低消費電力モード、広い電源電圧範囲を兼ね備えているため、すべてのNFCアプリケーションに最適です。

ST25R210デバイスは、コンパクトな4mm x 4mmの28ピンUQFPNパッケージで提供され、小型デバイスへのNFCテクノロジーの搭載を可能にします。

  • 特徴

    • 動作モード
      • リーダ / ライタ
      • カード・エミュレーション
    • RF通信 - リーダライタ
      • NFC-A / ISO / IEC 14443A(最大848Kbit/s)
      • NFC-B / ISO / IEC 14443B(最大848Kbit/s)
      • NFC-V / ISO / IEC 15693(最大212Kbit/s)
      • NFC-F / FeliCa™(最大424Kbit/s)
      • MIFARE Classic®準拠や他のカスタム・プロトコル(Kovio BC、CTS、B')を実装可能な低レベル・モード
    • RF通信 - カード・エミュレーション
      • NFC-A / ISO / IEC 14443A(106Kbit/s)
      • NFC-F / FeliCa™(212/424Kbit/s)
    • 主な特徴
      • パッシブP2Pモード
      • NFCフォーラム・ユニバーサル・デバイス
      • 低消費電力の電磁誘導式カード検出
      • ベースバンド・チャネルの加算機能を備えたI/Q復調器
      • 電界強度が一定の制限範囲に収まるように制御するダイナミック・パワー出力(DPO)(ソフトウェア機能)
      • オーバーシュートとアンダーシュートの両方を低減するアクティブ波形補正(AWS)
      • ノイズが多い環境における受信を可能にするノイズ抑制レシーバ(NSR)
      • 最大10Mbit/sのシリアル・ペリフェラル・インタフェース(SPI)
      • 1本の差動アンテナまたは2本の独立したシングルエンド・アンテナを駆動可能
      • TruST25 Link
    • 電気特性
      • 広範な電源電圧範囲:2.7V~5.5V
      • 広いペリフェラル通信用電源電圧範囲:1.65V~5.5V
      • 広い動作時周囲温度範囲:-40℃~+105℃
      • 27.12MHzの水晶発振子に対応し、高速な起動を実現
