製品概要

Key Benefits

プラグ･アンド･プレイのカメラ･モジュール

すぐに評価を開始できるオールインワン･モジュール。 VD55G0 イメージ･センサ、レンズ、レンズ･ホルダ、コネクタ付き

多様なレンズオプション

幅広い評価用カメラモジュールから、あなたに最適なレンズをお選びください。これらのモジュールは、すべて一貫したコネクタとピン配置を備えています。

生産へのシームレスな移行

STパートナーの生産ユニットからそのまま購入するか、レンズのカスタマイズを選択して、テストから生産へとスムーズに拡大できます。

概要

CAM-55G0プロモジュールは、VD55G0 0.38メガピクセル･モノクロ･イメージ･センサのシームレスな評価と開発のために作られた幅広く活用いただける評価用カメラ･モジュールで、VD55G0イメージ･センサ、レンズ、レンズ･ホルダ、コネクタが5.0mm角の小型サイズに統合されています。

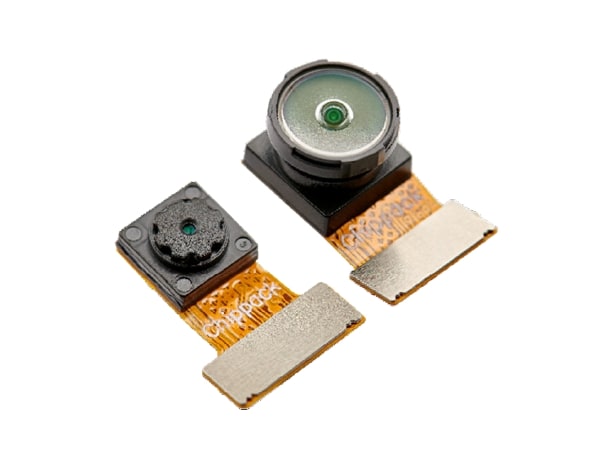

Illustration of CAM-55G0 promodules - ST BrightSense

CAM-55G0では、ビニング、自動露光、コンテキスト管理など、VD55G0イメージ･センサに組み込まれているオンチップ機能を評価することが可能です。複数のGPIOにより、本モジュールを光源や外部信号と同期させることができ、シングル･レーンのMIPI CSI-2出力を備えているため、組み込みの低消費電力システムに最適です。

複数のレンズ･オプションを備えたプロモジュールは、光学的要求と機械的要求が多様なあらゆるアプリケーションのニーズに最適なソリューションを提供します。また、すべてのカメラ･モジュールにおいて、FPCと基板間のコネクタとピン配列は同じ仕様となっています。このプラグ･アンド･プレイの仕様により、ユーザはプロモジュールをいつでも変更することができるため、ST BrightSense製品において異なるレンズ、カラー･オプション、さらには異なるイメージ･センサでも同じように使用することができます。

CAM-55G0プロモジュールは、STが提供するハードウェアおよびソフトウェア･ツールを使用することで、PCまたは組み込み系プラットフォーム上で評価することができます。ハードウェアとしては、STが提供している互換性のあるEVKメイン･ボードやPボードを用いることで、それぞれPCや組み込み系プラットフォームへの接続を可能にし、ソフトウェアとしては評価GUIとLinuxドライバを提供しており、これらはいずれもSTのウェブサイトからダウンロードできます。

All features
「プロモジュール」：評価用カメラ･モジュール：

VD55G0イメージ･センサ、レンズ、レンズ･ホルダ、コネクタ

レンズの焦点合わせ、接着、テストはクリーンルームで専用装置を用いて実施

5.0mm角の小型化された実装面積

各種レンズ･オプション：

158° DFOV：超広角レンズで広いシーンを撮影

79° DFOV：さまざまなシステム設定を可能にする汎用レンズ

プロモジュールをいつでも変更できるプラグ･アンド･プレイ･コネクタ：

FPCと基板間のコネクタ（30ピン）

すべてのプロモジュールで同じコネクタを使用

すぐに評価開始が可能：

EVKメイン･ボードと無料の評価用GUIを使用したPCを用いた評価

Pボードと無料のLinuxドライバ使用したMIPI CSI-2出力を備えた組み込み系プラットフォーム上での評価
続きを読む一部を表示

すべてのリソース

すべてのカテゴリを表示

Available documentation resources
	Resource title	Version	Latest update	Actions	Details	ダウンロード

Schematic Pack (2)

	Resource title	Version	Latest update	Actions	Update date	Options
PDF	Check to add to the download list Schematics of CAM-5G0-079CLR evaluation camera module (promodule)	1.0	26 Jul 2024	PDF	26 Jul 2024 Schematics of CAM-5G0-079CLR evaluation camera module (promodule) 1.0
PDF	Check to add to the download list Schematics of CAM-5G0-158CLR evaluation camera module (promodule)	1.0	26 Jul 2024	PDF	26 Jul 2024 Schematics of CAM-5G0-158CLR evaluation camera module (promodule) 1.0

CAD Design Files (2)

	Resource title	Version	Latest update	Actions	Update date	Options
ZIP	Check to add to the download list 3D step files of CAM-5G0-079CLR evaluation camera module (promodule)	1.0	26 Jul 2024	ZIP	26 Jul 2024 3D step files of CAM-5G0-079CLR evaluation camera module (promodule) 1.0
ZIP	Check to add to the download list 3D step files of CAM-5G0-158CLR evaluation camera module (promodule)	1.0	26 Jul 2024	ZIP	26 Jul 2024 3D step files of CAM-5G0-158CLR evaluation camera module (promodule) 1.0
