IO-Link device with 8 digital input channels based on L6364

データブリーフのダウンロード

製品概要

主な利点

Order Info

Please contact ST to provide your specific requests and get your custom built board(s).

概要

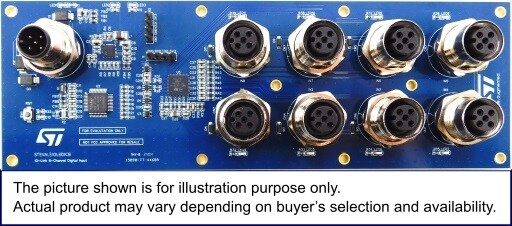

The STEVAL-IOL8DICB is an IO-Link device that features 8 digital input channels. This device is designed to provide a turnkey solution for industrialization, making it an ideal choice for industrial applications and an easy way to evaluate all chips.

With its IO-Link communication (supported by L6364 and software stack inside STM32G071CB) and standard M12-A 5 pin Male connector meeting IO-Link class-a interface specifications, the STEVAL-IOL8DICB allows for easy integration with existing industrial IO-Link systems. Additionally, the input voltage range of 19-32 V (IO-Link VBUS) ensures reliable and stable performance in various industrial environments.

The high-speed 8 digital input channels supported by SCLT3-8BQ7 and standard M12-A 4 pin female connectors for each channel make the STEVAL-IOL8DICB a reliable and practical solution for digital input applications. Each connector provides VBUS, input channel pin, and ground pin, supporting both 2-wire or 3-wire high-side sensors.

Furthermore, the STEVAL-IOL8DICB has considered ESD protection provided SMBJ30CA, ensuring the safety and longevity of the device.

Overall, the STEVAL-IOL8DICB is a reliable and efficient IO-Link device that offers high-speed digital input channels and easy integration with existing industrial systems, helping industrial module makers evaluate all chips easier and speed up their prototype development.

  • 特徴

    • Standard M12-A 5 pin Male connector meeting IO-Link Class-A interface specifications
    • IO-Link communication supported by L6364 and software stack inside STM32G071CB
    • Input DC voltage range: 19-32 V (IO-Link VBUS)
    • High speed 8 digital input channels support by SCLT3-8BQ7
    • Standard M12-A 4 pin female connectors used for each digital input channel
    • Each connector provides VBUS, input channel pin and ground pin, which supports both 2-wire or 3-wire high-side sensor
    • ESD protection provided by SMBJ30CA
    • リセットボタン
    • SWD connector for debugging and programming capability
    • UART connector for debugging and serial data transmission
    • Protections against surge pulse (up to ± 3APK with 500 Ω coupling) and reverse polarity
    • RoHS compliant
