業界を牽引するワイヤレス･パワー･ソリューションのサプライヤであるSTのワイヤレス･バッテリ･チャージャICは、トランスミッタとレシーバ･チップセットの全ポートフォリオで、主要なすべての規格やテクノロジーに対応しています。

STが提供する先進的なワイヤレス･バッテリ充電ソリューションは、高速充電スマートフォン、ウェアラブル機器、ワイヤレス･イヤホン、医療機器、産業用機器といった広範な市場ソリューションにおいて、多くの中高出力アプリケーションで採用されています。

STのソリューションは、さまざまなアプリケーションに合わせて最適化されており、WPC（Wireless Power Consortium）のQi規格やその他の主要なワイヤレス充電規格に準拠しています。

STのワイヤレス･パワー･ソリューションは、さらに高速な高出力充電を行えるため、優れた安全機能でエンドコンスーマを確実に保護すると同時に、ユーザ体験全体の向上に貢献することができます。

適応整流ダイオード設定（ARC）モードなどの優れた革新技術により、STのユーザは、ST独自のST Super Charge（STSC）プロトコルで最大100Wの電力転送率で高速充電を実現しながら、ワイヤレス･パワーを備えた製品を構築することが可能になります。

STのワイヤレス充電ICの優位性

  • 主要スマートフォン･メーカーによって実装されている、市場で実績のあるワイヤレス充電IC
  • 業界初の機能を搭載した革新的なソリューション
  • ST独自のワイヤレス･パワー･ソフトウェアと開発エコシステムにより、開発期間を最適化
  • 世界各地の半導体メーカーが活用するBCDテクノロジーの開発者が提供する、きわめて高い性能を誇るワイヤレス充電IC
  • WPC（Wireless Power Consortium）や主要ワイヤレス･パワー･コイル･メーカーとの強力なパートナーシップ

アプリケーション

ドットで接続された脳
ウェアラブル機器
  • 活動量計
  • スマート & スポーツ
  • 腕時計
波を表す3本の線
スマートフォン / タブレット / 電子リーダ
タブレット
資産管理
  • 屋内測位 & 倉庫物流
  • 流通品質状態管理
  • 使い捨て製品

製品タイプ

ドットで接続された脳
ワイヤレス充電レシーバ
幅広いアプリケーションに対応した、安全性の高いQi規格準拠の高効率ワイヤレス充電IC
詳細はこちら
GNSS
ワイヤレス給電トランスミッタ
Qi規格に準拠したトランスミッタにより、2.5W～100Wのアプリケーション向けに、高速で安定したシングル / マルチコイル･ワイヤレス充電を実現します。
詳細はこちら

製品ポートフォリオの詳細はこちら

製品ポートフォリオ、拡張パッケージ、STM32用組込みソフトウェア

メリット

Qiワイヤレス充電
  • Qi規格に準拠しているため、他のQiが認証する製品とともに一貫した安全でシンプルなユーザ体験を実現
異物検出（FOD）
  • FODの高い検出精度と充電動作のセキュリティで、過熱を予防
空間的自由度
  • 独自の適応整流ダイオード設定（ARC）モードにより、検出距離を全方向に最大50%向上
高速充電
  • 拡張電力プロファイル（EPP）により、充電時間が最大3倍高速化
高効率
  • パワー･マネージメント機能を内蔵した、優れた高効率性能
保護機能
  • オンチップ熱管理、過電圧、過電流保護といった保護機能で過熱を予防
逆充電モード
  • ハードウェア設計に変更を加えなくても、レシーバがワイヤレス･トランスミッタとして機能
設計が向上
  • 充電ソケットをなくしたことで空間を節約でき、水や埃の侵入を防止して製品寿命を延ばすことが可能
BOMの低減
  • ディスクリート･コンポーネントの数を減らすことで、ワイヤレス･パワー･トランスミッタ･システムの実行を簡素化
通信インタフェース
  • 内蔵I²C、UART、SPI、およびGPIOインタフェースにより、パラメータを簡単に設定

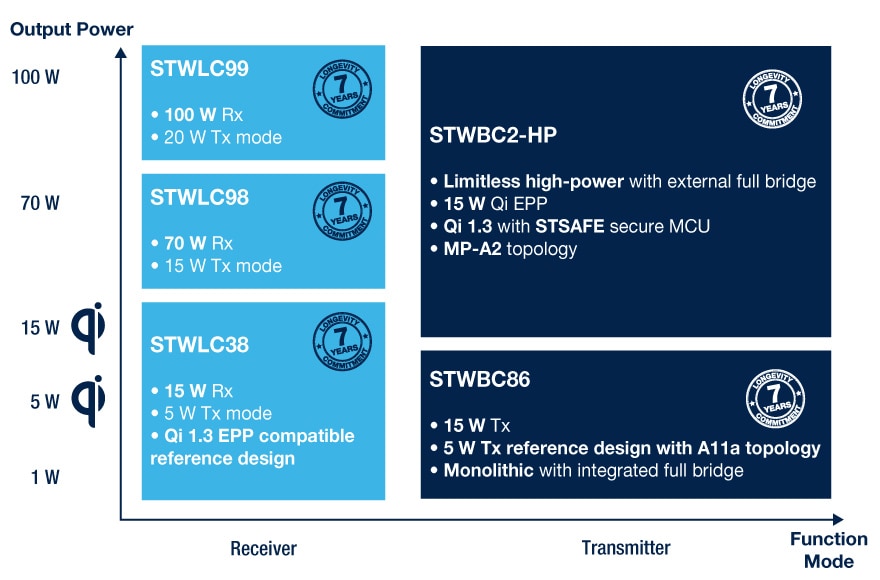

特徴



機能モード

出力（W）



パッケージ

主な機能

STWLC38

レシーバ

15W

 WLCSP40
  • Txモードでの最大出力：5W
  • Qi 1.3に準拠
  •  ARC モード
  •  I²C
  • 32bit、64MHz Arm® Cortex® M0+
  • 32KB RRAM、16KB SRAM、64KB ROM

STWLC98

レシーバ

70W

 WLCSP90
  • Txモードでの最大出力：15W
  • Qi 1.3に準拠
  • ARC モード
  • I²C
  • 32bit、64MHz Arm® Cortex® M3コア
  • 16KB FTP、16KB RAM、80KB ROM

STWLC99

レシーバ

100W

WLCSP121
  • Txモードでの最大出力：25W
  • Qi 1.3に準拠
  • ARC モード
  • I²C
  • 64MHz 32bit Arm® Cortex® M0+コア
  • 12KB FTP、8KB RAM、48KB ROM

STWBC86

トランスミッタ

5W

WLCSP72
  • Qi 1.2.4プロトコル互換
  • 受信機側で最大5Wの出力電力転送
  • I²C
  • 32bit、64MHz ARM® Cortex®コア
  • 8KB SRAM、8KB FTP

STWBC2-HP

トランスミッタ

100W

VFQFPN68
  • Qi 1.3に準拠
  • VIN 4.1V～24V
  • 32bit、64MHz Arm® Cortex® M0+コア
  • 128KB Flash、32KB SRAM
  • I²C、UART、SPI、GPIO

推奨コンテンツ

Qi Compliant Wireless Charging Solution boosts efficiency and reverse power transfer

With increasing demand for more power and higher efficiency,  STWLC68 product family provides the solution for wireless-charging applications with industry-leading efficiency, high power transfer and safety. ST’s newest wireless-charging products operate as both a high-power receiver and a transmitter enabling rapid power transfer and power sharing with FOD (Foreign Object Detection) and other important ST-proprietary safety IPs.
ST’s proprietary high-voltage technology, paired with excellent mixed signal design and highest quality assurance, enables our customers to deliver cutting-edge wireless-charging products. The STWLC68 family of highly integrated devices needs a very low external BoM (Bill of Materials), ideal for integration in a wide range of applications from small wearables and appliances to larger ones like smartphones and tablets. Being WPC Qi 1.2.4 compliant, the STWLC68 is fully compatible with all Qi certified devices in the market

Qi®-Compliant 15 W Multi-Coil Wireless Charger for Mobile Devices

STWBC-MC 15 W wireless battery-charger transmitter can control multiple charging coils, making charging less dependent on the precise position of the battery-powered device. Compliant with the latest Qi® 1.2.4 specification, the STWBC-MC is the first transmitter specifically designed to support the Qi MP-A15 EPP (Extended Power Profile) topology. In addition to detecting a valid receiver and selecting the most efficient coil for power transfer, it ensures extended Foreign Object Detection (FOD) through bi-directional communication with the receiver. The STWBC-MC also supports the proprietary wireless fast-charge extensions of leading smartphone manufacturers.
