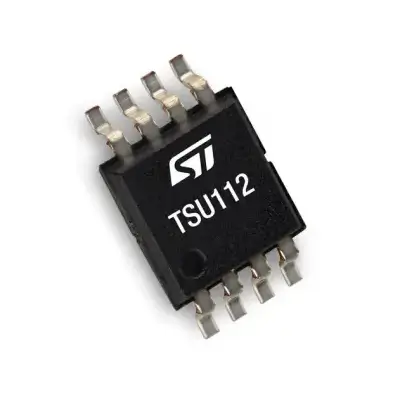

産業および車載アプリケーション向けの超低消費電力と高精度を備えたオペアンプTSU11xは、シングル･チャネル（TSU111）、デュアル･チャネル（TSU112）、および4チャネル（TSU114）のラインアップを揃えており、3.3V供給時には1チャネルあたり900nA（最大1.2µA）の超低消費電力を実現できます。
精度においては最大150µV（11.5kHzのゲイン帯域幅積）の高い精度を実現しており、センサ･シグナル･コンディショニング、バッテリ駆動、および携帯アプリケーションに最適です。この製品シリーズは、コイン型リチウム電池などで駆動する低消費電力アプリケーションにもご利用いただけます。
主な機能
- レール･ツー･レール入出力
- 超低消費電流：
- lcc = 25℃で900nA（標準）
- Icc = 25℃で920nA（標準）（車載用）
- 低入力オフセット電圧：
- 25℃で最大150µV、全温度範囲（-40℃～85℃）で最大235µV
- 25℃で最大150µV、全温度範囲（-40℃～125℃）で最大400µV（車載グレード品）
- 25℃で最大250µV、全温度範囲（-40℃～150℃）で最大600µV（高温対応品）
- 低ノイズ：3.6µVpp（ゲイン帯域幅積0.1Hz～10Hz）
- 電源電圧範囲：1.5V～5.5V
- ゲイン帯域幅積：11.5 kHz（標準）
- AEC-Q100認定済み
アプリケーション例
TSU111/112/114
- ガス･センサ：CO、O2およびH2S
- アラーム：PIRセンサ
- エナジー･ハーベスティングおよびウェアラブル製品向けのシグナル･コンディショニング
- 超長寿命のバッテリ駆動アプリケーション
- バッテリ用電流センシング
- アクティブRFIDタグ
TSU111IY / 112IYおよびTSU111H
- バッテリ･マネージメント･システム
- オンボード･チャージャ（OBC）
- ワイヤレス充電器
関連情報
低周波数オペアンプをベースにしたアプリケーションと標準的なオペアンプをベースにした回路図を使用し、初期動作確認や教育用ハンズオンに最適なトレーニング･キットです。
回路図や部品を選択してアナログ回路を設計し、設計した回路を用いて電気シミュレーションを実行することにより、迅速かつ正確なシミュレーションと信頼性の高い設計検証を行える設計支援ツールです。
以下の内容を含むクイック･リファレンス･ガイドをご活用頂けます。
- アプリケーション毎に最適なオペアンプの選択方法
- オペアンプの主な用途とパラメータ
- STのモバイル･アプリを利用したオペアンプの選定
- オペアンプの命名規則や用語
使いやすい製品セレクタにより、スムーズでシンプルな選択が可能です。お使いのアプリケーションに最適なオペアンプ、コンパレータ、その他のシグナル･コンディショニング･デバイスを簡単に見つけることが可能です。Google Play、App Store、Wandoujiaから入手可能です。
STM32 Nucleoガス拡張ボードは、電気化学式COセンサが搭載されておりSTM32 Nucleo開発ボード上のマイクロコントローラと併せて機能します。2つのTSU111オペアンプが実装されており、これらのオペアンプによりシグナル･コンディショニングを実現します。
