STM32H563/H573

タブレットで産業用ロボットアームを制御する人

STM32H563およびSTM32H573マイクロコントローラは、STM32の高性能製品のポートフォリオを拡張します。高度な性能とセキュリティ、優れた電力効率などの内蔵ペリフェラルを提供します。

STM32H563 / 573製品ラインは、1MB~2MBのFlashメモリ、640KBのSRAMを搭載しています。BGA、VFQFN68、WLCSP80、およびLQFPを含む64ピン~176ピン・パッケージで提供されます。

これらの製品ラインは、Arm® Cortex®-M33コアをベースとしており、最大250MHzで動作するArmv8-M向けTrustZone®、デジタル・シグナル・プロセッサ(DSP)、および浮動小数点演算器(FPU)と、オプションで最大125℃の周辺温度範囲に対応しています。

  • 性能:

    250MHzで動作するSTM32H563 / 573マイクロコントローラは、ST独自のARTアクセラレータ™により、ゼロウェイト・ステートでFlashメモリアクセスを実行し、375 DMIPS / 1023 CoreMarkの性能を発揮します。

    • 内蔵ペリフェラル
      • 以下の最大34個の通信ペリフェラル:
      • I3Cインタフェース
      • FDCAN
      • USB 2.0フルスピード・ホスト & デバイス
      • USB Type-C® / USB Power Delivery
      • イーサネット MAC
      • カメラ・インタフェース
      • 以下のいずれかを使用した簡単に拡張できるメモリ範囲:
      • 16bitパラレル・インタフェースを搭載した柔軟性の高いメモリ・コントローラ
      • OCTOSPIシリアルFlashメモリ・インタフェース
    • 複数の16bitおよび32bitタイマ
    • セキュリティ:
      STM32H573ラインには、以下のセキュリティ機能が搭載されています。
      • セキュア・マネージャ
      • セキュアで信頼された実行環境(TEE)ソフトウェアを内蔵したSTM32マイクロコントローラ
      • TF-M PSA APIと互換
      • 暗号化、秘密鍵およびデータ・ストレージ、構成証明などのターンキー・セキュリティ・サービスを提供
    • PSAレベル3 & SESIP3認証済み
    • ランタイム・コードを隔離できるTrustZone®メカニズム
    • TRNG FIPS SP800-90Bと互換性のある対象CMVP暗号化検証認証
    • ハードウェア・ユニーク・キー(HUK)を備えたセキュアなキー・ストレージ
    • 初期プログラミング時にソフトウェアIPを認証し、保護するセキュア・ファームウェア・インストール(SFI)
    • ECDSA-P256認証で制御するデバッグ・アクセス
    • ST-iRoT:セキュア・ブート、ファームウェア更新、シリアル・ローダ、セキュア・デバッグ・メカニズムを搭載した、事前に設定された信頼性の高いルート・オブ・トラスト
    • 高い電力効率
    • 低い供給電圧に対応できるスイッチング電源(SMPS)を内蔵
    • 61µA/MHz(標準)(VDD = 3.3 V(ドレイン電源電圧)、RUNモード、25℃(ペリフェラルはオフ)、SMPSオプションを搭載した場合)
    • 51µA(標準)(STOPモード(フルRAMは作動)(低消費電力モード)の場合)
    • 3.5µA(標準)(STANDBYモード(低消費電力モード)の場合)
    • 776nA(標準)(VBAT(バッテリ電圧モード)、RTC(低消費電力モード))

アプリケーション:

  • プログラマブル・ロジック・コントローラ(PLC)
  • 産業用モータ制御
  • ポンプ & コンプレッサ
  • エアコン
  • 冷蔵庫 & 冷凍庫
  • 中央アラーム・システム
  • 洗濯機
  • キーボード
  • スマートフォン
  • IoTタグ & トラッキング・デバイス
  • 産業用通信
  • 照明制御
  • デジタル電源
  • CPAP(持続陽圧呼吸器) & 人工呼吸器
  • 人工透析装置
  • 電子ピル・ボックス
  • 医療用電動ベッド

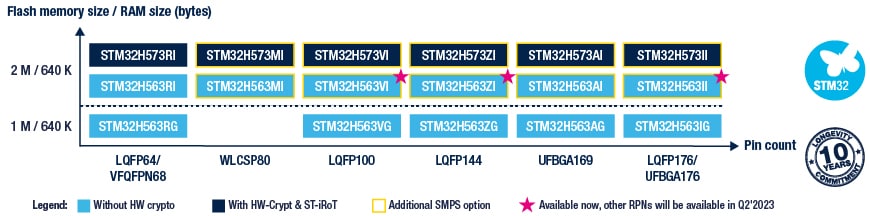

製品ポートフォリオの詳細はこちら

STM32H563 / 573マイクロコントローラは、性能の向上、ペリフェラルの追加、さらなるメモリ統合により、STM32の製品ポートフォリオを拡充します。

メリット

  • 設計をより自由に
  • 開発期間の短縮
  • スペースに制約のあるIoTデバイスでも高性能を実現
  • スマート・ホーム・デバイス向けのコネクティビティ・ソリューションを簡素化
    • あらゆるニーズに対処するスケーラブルなセキュリティ:
    • 最も基本的なセキュリティ・ビルディング・ブロックから、STが管理する認証されたサービスまで
    • 信頼性の高い実行環境(TEE)、セキュア・マネージャで、マイクロコントローラを確実に保護
  • STの最適化された40nmプロセス・テクノロジーで、コストと性能のトレードオフを最適化
New STM32H5 MCU series:
More performance & scalable security
