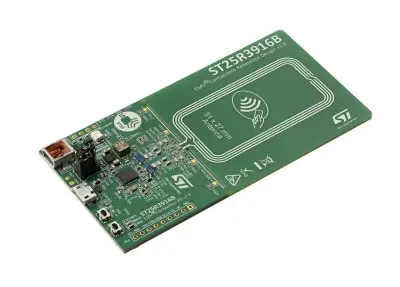

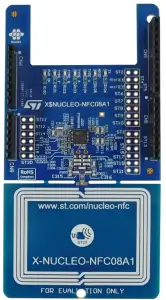

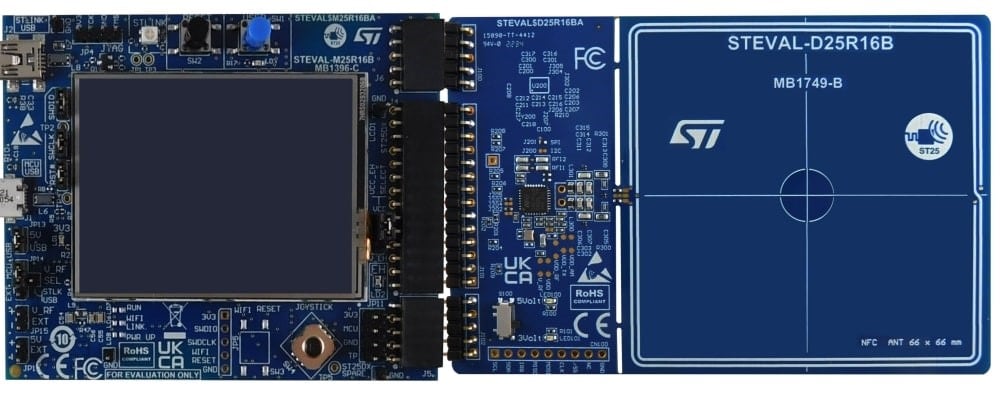

製品概要

概要

ST25R3916BおよびST25R3917Bは、NFCイニシエータ、NFCターゲット、NFCリーダライタ、およびNFCカード･エミュレーション･モードに適宜対応できる高性能なNFCユニバーサル･デバイスです。

本NFC ICは、EMVCo 3.1aのアナログおよびデジタル仕様に完全準拠し、POS端末アプリケーション向けに最適化されています。ノイズの多いLCDディスプレイの周辺にアンテナが配置されるような過酷な条件向けの製品でもEMVCo認証を短期間で取得できます。

ST25R3916Bデバイスには、高度なアナログ･フロントエンド（AFE）に加えて高集積データ･フレーミング･システムを搭載し、ISO 18092パッシブ / アクティブ･イニシエータ、ISO18092パッシブ / アクティブ･ターゲット、高ビットレート対応を含むNFC-A / B（ISO 14443A/B）リーダライタ、NFC-F（FeliCa™）リーダライタ、最大53kbpsのNFC-V（ISO 15693）リーダライタ、およびNFC-A / NFC-Fカード･エミュレーションをサポートしています。ST25R3917Bでは、ST25R3916Bと比べ、提供される機能セットの数が少なくなります。

アナログ･フロントエンドおよびフレーミング･システムによる特殊なストリーム･モードとトランスペアレント･モードにより、リーダライタ･モードやカード･エミュレーション･モードにおいて他のカスタム･プロトコルを実装することができます。

ST25R3916BおよびST25R3917Bは、高RF出力を特徴としており、高効率でアンテナを直接駆動します。

ST25R3916BおよびST25R3917Bは、低電力アプリケーション用としても非常に優れた製品となっています。アンテナ信号の振幅や位相を測定することで、カードの有無を検知します。また、低電力RCオシレータやウェイクアップ･タイマが搭載されているため、設定した時間後にST25R3916BおよびST25R3917Bを自動的に起動して、1つまたは複数の低電力カード有無検出テクノロジー（位相および振幅）を使ってタグの有無を確認することができます。

ST25R3916BおよびST25R3917Bは、広い電源範囲（-40℃～+105℃で2.6V～5.5V、-20℃～+105℃で2.4V～5.5V）および広いペリフェラルI/O電圧範囲（1.65V～5.5V）で動作するよう設計されています。

本デバイスは、このような高RF出力、低電力モード、広い電源範囲を併せもっており、基幹的枢要なNFCアプリケーションに最適です。

特徴
動作モード

リーダライタ

カード･エミュレーション

アクティブおよびパッシブP2P

RF通信

EMVCo^®3.1aアナログおよびデジタル仕様に準拠

NFC-A / ISO14443A（最大848Kbit/s）

NFC-B / ISO14443B（最大848Kbit/s）

NFC-F / FeliCa™（最大424Kbit/s）

NFC-V / ISO15693（最大53Kbit/s）

NFC-A / ISO14443A（106Kbit/s）およびNFC-F / FeliCa™（212/424Kbit/s）カード･エミュレーション

アクティブおよびパッシブP2Pイニシエータおよびターゲット･モード、最大424Kbit/s

MIFARE Classic^®準拠など他のカスタム･プロトコルを実装可能な低レベル･モード

主な機能：

磁界強度を一定の制限内に維持するダイナミック出力調整（DPO）

オーバーシュートやアンダーシュートを減らすアクティブ波形補正（AWS）

ノイズの多い環境での受信を可能にするノイズ抑制レシーバ（NSR）

可変容量コンデンサを介した自動アンテナ･チューニング（AAT）

EMVCo^® 3.1aに準拠したEMD（電磁障害）対策を統合

SNRを最大化する自動ゲイン制御とスケルチ機能

低電力NFCアクティブおよびパッシブ･ターゲット･モード

調整可能なASK変調度：0%～82%

システムPSRR（電源電圧変動除去比）をブーストする統合レギュレータ

ベースバンド･チャネル加算または自動チャネル選択機能を備えたAM/PMおよびI/Qデモジュレータ

独立した2つのシングルエンド･アンテナを駆動可能

アンテナ電圧の振幅および位相、RSSI、オンチップ電源電圧、電圧レギュレータ出力の測定機能

外部通信インタフェース

512バイトFIFO

最大10Mbit/sのシリアル･ペリフェラル･インタフェース（SPI）

ファーストモードで最大400Kbit/s、ファーストモード･プラスで1Mbit/s、ハイスピード･モードで3.4Mbit/sのI2C

電気的特性

広い電源電圧および周囲温度範囲（-40℃～+105℃で2.6V～5.5V、-20℃～+105℃で2.4V～5.5V）

1.65V～5.5Vの広いペリフェラル入出力電源範囲

27.12MHzの水晶で動作可能な高速スタートアップ機能付きクォーツ･オシレータ
続きを読む一部を表示

eDesignSuite

eDesignSuiteは、幅広いST製品を用いたシステム開発プロセスの効率化を支援する、使いやすい設計支援ユーティリティの包括的なセットです。

設計ツールを選択：

パワー･マネージメント設計センター

電源設計ツール

• SMPS設計（トポロジ別、タイプ別、製品別）

• PFC design with analog and digitial control

• さまざまなPCB構成をサポート

タイプを選択

DC/DC

AC/DC

太陽光発電システム

パワー･マネージメント設計センター

LED照明設計ツール

• 一般的なトポロジのAC-DCおよびDC-DC設計に対応

• 注釈付きのインタラクティブな回路図を表示

• 電流 / 電圧グラフ、ボード線図、効率曲線、電力損失データを提供

タイプを選択

DC/DC

AC/DC

パワー･マネージメント設計センター

デジタル電源ワークベンチ

• 電源部と制御ループの設計を段階的に最適化

• カスタム･アプリケーション用のSTM32Cube組み込みソフトウェア･パッケージを生成し、複数のSTM32 IDEと互換性のあるファームウェア･プロジェクトの生成が可能

パワー･マネージメント設計センター

パワー･ツリー･デザイナ

• 電源ツリー内の各ノードの入力 / 出力電力を指定

• 矛盾がないことを確認

• 個々のノードを設計

設計ツールを選択：

デバイス用熱電気シミュレータ

STPOWER Studio

• 長期ミッション･プロファイルをサポート

• 電力損失グラフと温度グラフを表示

• ヒートシンクの熱特性の定義をサポート

デバイス用熱電気シミュレータ

PCB熱シミュレータ

• ガーバ･ファイルからのPCBの熱解析

• 熱源、ヒートシンク、銅領域、および熱経路の追加が可能

• レンダリングおよびシミュレーション用の強力なサーバ側エンジン

• 熱結果を2Dテーブルからグラフ表示

デバイス用熱電気シミュレータ

ACスイッチ･シミュレータ

• 定格とアプリケーション波形を選択

• ジャンクション温度グラフとブロッキング電圧グラフを取得

• 最適なデバイスを検索およびソート

デバイス用熱電気シミュレータ

整流ダイオード･シミュレータ

• 定格とアプリケーション波形を選択

• 電力損失の推定

• 最適なデバイスを検索およびソート

• test

デバイス用熱電気シミュレータ

TwisterSim

• 最適なViPOWER車載用パワー･デバイスの選択をサポート

• 負荷適合性、ワイヤ･ハーネスの最適化、故障状態解析、診断解析をサポート

• さまざまなPCB構成をサポート

デバイス用熱電気シミュレータ

TVSシミュレータ

• システム定格とサージ波形を指定

• 最適なデバイスを検索およびソート

デバイス用熱電気シミュレータ

Estimate

• 単純な回路図構築とファームウェア入力が数分で完了

• バッテリ寿命、システム消費電力、部品（BOM）コストの信頼性の高い推定値を素早く生成

設計ツールを選択：

シグナル･コンディショニング設計ツール

アクティブ･フィルタ

• 多段設計と一般的なトポロジに対応

• 回路定数値を出力

• ゲイン･グラフ、位相グラフ、群遅延グラフを表示

• ロー･パス、ハイ･パス、バンド･パスフィルタに対応

シグナル･コンディショニング設計ツール

コンパレータ（ウィンドウ･コンパレータ機能搭載）

• 一般的な回路構成に対応

• 回路定数値を出力

• I/O信号波形を提供

• 反転、非反転、ウィンドウコンパレータに対応

シグナル･コンディショニング設計ツール

ローサイド電流センス･アンプ

• 回路定数値を出力

• 電流誤差グラフを表示

シグナル･コンディショニング設計ツール

ハイサイド電流センス･アンプ

• 電流誤差グラフを表示

• 最適なハイサイド電流センス･アンプとシャント･デバイスの選択をサポート

設計ツールを選択：

NFC / RFIDカリキュレータ

NFCインダクタンス

• 形状と基板特性を入力

• アンテナ･インピーダンスを取得

NFC / RFIDカリキュレータ

UHFリンク･バジェット

• フォワードおよびリバース･リンクの特性を入力

• リンク･バジェットの推定値を出力

NFC / RFIDカリキュレータ

NFCチューニング回路

• アンテナ･パラメータと整合目標を入力

• 整合回路のトポロジを選択

• 設計目標の達成に必要な成分値を出力

注目ビデオ

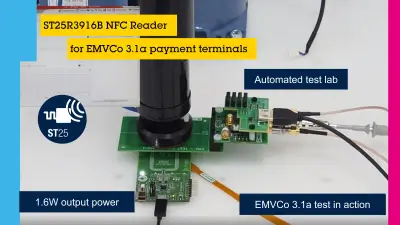

ST25R3916B NFC Reader for EMVCo 3.1a payment terminals
