STのMEMS & センサによる機械学習システム用開発エコシステムは、複数のハードウェア / ソフトウェア・ツールを組み合わせることで、ディシジョン・ツリーに基づく機械学習アルゴリズムを活用した、エッジAIによるジェスチャ / アクティビティ認識機能などの開発をサポートします。

これにより、機械学習コア(MLC)を内蔵したSTのMEMSセンサを初期の試作段階から導入することができ、超低消費電力のIoTアプリケーションを迅速に開発することができます。ST独自の低消費電力MEMSセンサ設計、高度なAIイベント検出、ウェイクアップ検出、リアルタイムのエッジ・コンピューティング機能により、センサに内蔵されたMLCのシステム・データ転送量を減らし、ネットワーク処理の負荷を軽減することが可能です。

メリット:

  • 消費電力の低減
  • 検出精度の向上(コンテキスト検出機能)
  • エッジAIの実現
machine learning artificial intelligence

機械学習コア内蔵MEMSセンサ

STの機械学習コア内蔵MEMSセンサには、製品型番の末尾に「X」が付いています。開発エコシステム内のMEMSセンサはそれぞれ異なる機械学習機能を提供しているため、きわめて柔軟にエッジAIコンピューティング設計を行うことができます。

STのMEMSセンサに搭載された機械学習コア

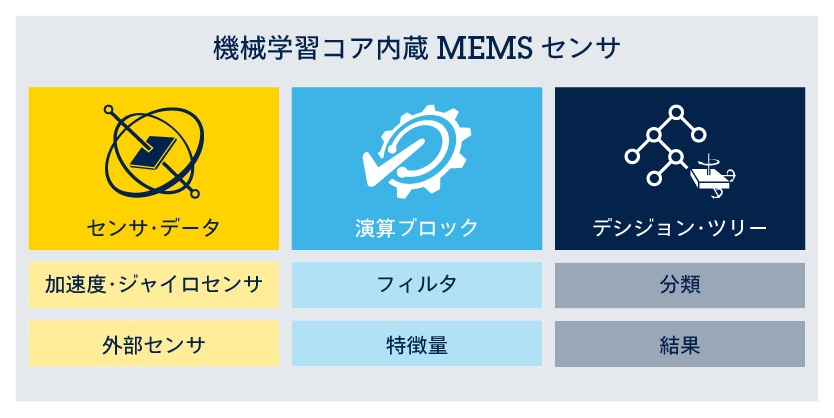

STの最新世代の機械学習コア内蔵MEMSセンサは、3つのブロックで構成されています。

machine learning sensor building blocks

内蔵センサ(加速度センサとジャイロ・センサ)は、リアルタイムのモーション・データをフィルタした後、演算ブロックに送信します。演算ブロックでは、「特徴量」として定義された統計パラメータが、キャプチャされたモーション・データに適用されます。演算ブロックで得られた特徴量は、3番目のブロックへの入力として使用されます。その後、ディシジョン・ツリーが統計パラメータを評価し、任意の閾値と比較して状況を識別し、マイクロコントローラ(マイコン)に送信するための分類結果を生成します。



教師あり機械学習によるディシジョン・ツリー構築



STの機械学習コア内蔵MEMSセンサは、設計者が独自に機械学習アルゴリズムを作成し、アプリケーションに応じて最適なディシジョン・ツリーを構築することができます。そのため、幅広いアプリケーションへの対応が可能です。

Decision Tree in SensorsCapture DataLabel DataBuild Decision TreeEmbed Decision TreeProcess New Data

STのツールを使用して5つのステップでディシジョン・ツリーを構築

データ収集

機械学習による分類における最初のステップは、対象アプリケーションの代表的なモーション・データ・セットを収集することです。センサ・データは、選択したセンサに応じて、ProfiMEMSボード(STEVAL-MKI109V3)、SensorTile.Box、STM32 Nucleoボード、STWINをはじめとするさまざまなハードウェア・デバイス、およびUnico-GUIやST BLE Sensorアプリ、あるいはAlgoBuilderSuiteなどのさまざまなアプリケーションを使用して収集 / ラベリングすることができます。

収集するセンサ・データには、加速度 / 温度 / 音声 / 大気圧 / 地磁気などがあり、アプリケーションによって異なります。

本ステップを解説したビデオはこちら

データのラベル付けとフィルタ、特徴量の演算

データの収集後、識別するべき結果に関連付けられたセンサ・データのパターンごとに、ラベルを割り当てます(「ジョギング」や「故障モード」など)。次に、演算ブロック(フィルタと特徴量)を構成します。特徴量とは、特定のアプリケーションに合わせてユーザが設定可能な時間枠内で、入力データ(またはフィルタされたデータ)から計算される統計パラメータです。

本ステップを解説したビデオはこちら

ディシジョン・ツリーの構築

データ・マイニング・タスク用の機械学習ツール(UNICO-GUI / WekaRapidminer / Matlab / Pythonなど)を使用し、データ・セット内の特徴を機械学習することで、モーション・データから検出したい状態を認識するためのディシジョン・ツリーを構築します。

本ステップを解説したビデオはこちら

MLC内蔵MEMSセンサへのディシジョン・ツリー読み込み

UNICO-GUIやWekaのようなツールにより、センサに書き込む設定ファイルが生成され、動作確認の準備が整います。

本ステップを解説したビデオはこちら

学習済みのディシジョン・ツリーを使用して新しいデータを処理

最終的に、デバイスに設定を書き込むことで、アプリケーション用に定義された学習済みのディシジョン・ツリーを使用して機械学習コアの分類結果を確認することができます。

ディシジョン・ツリー生成に関する詳細資料を以下のボタンからダウンロードいただけます

ダウンロード
